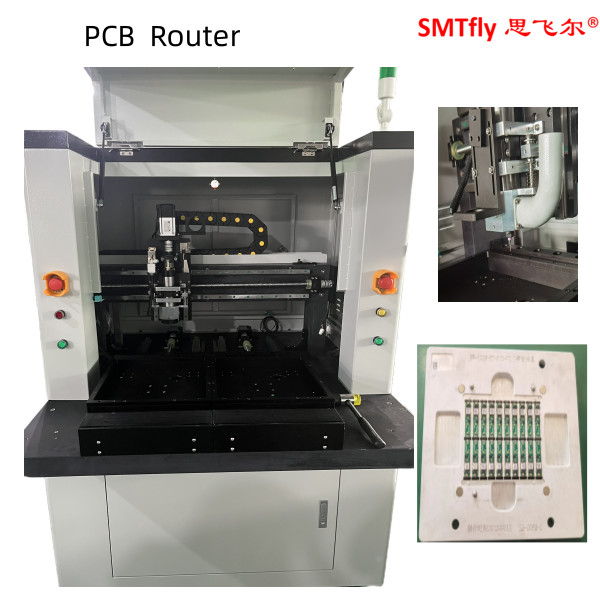

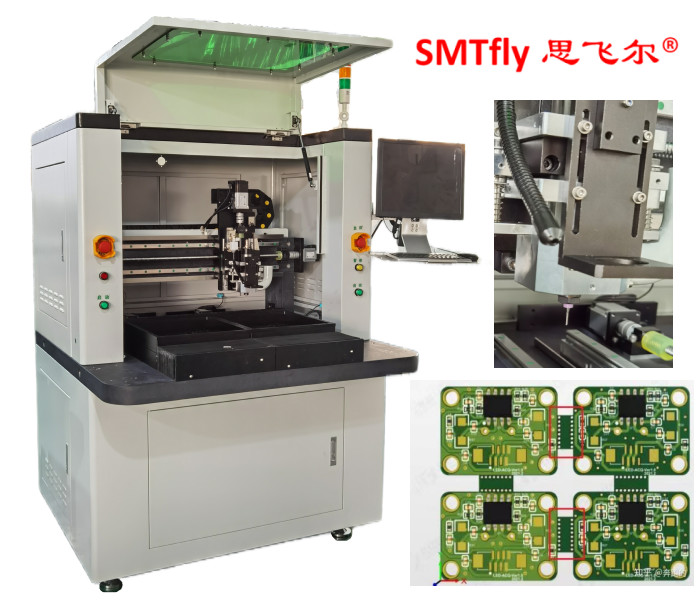

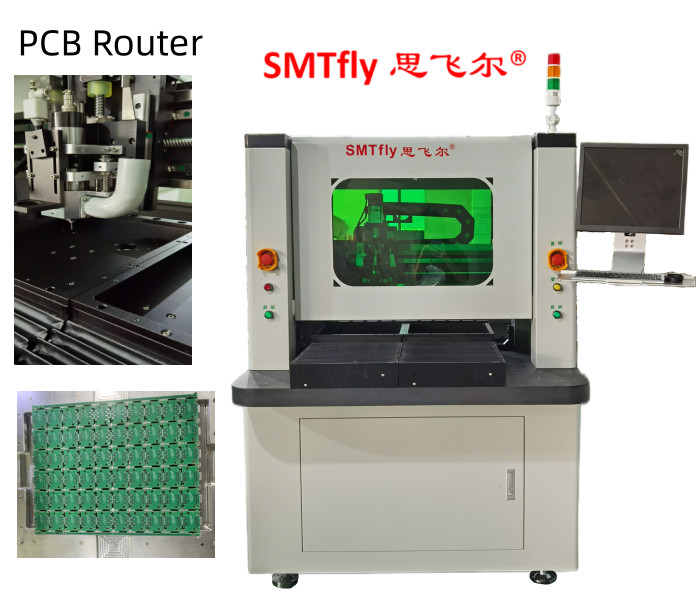

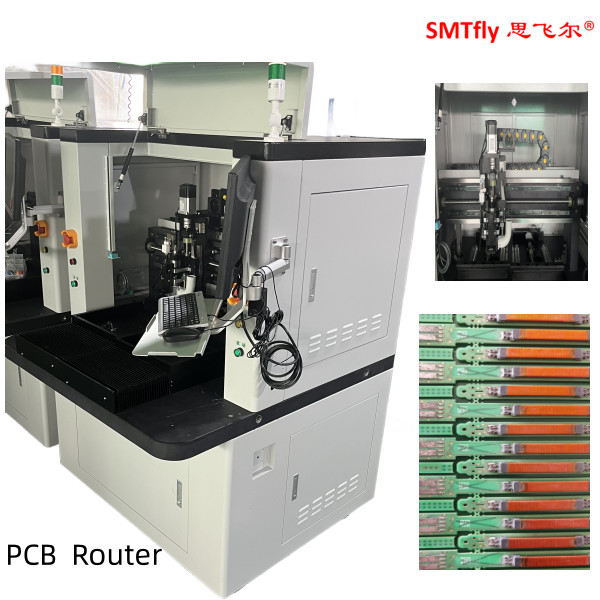

이중 작업 테이블,PCB 디패널라이저와 함께 PCB 디패널링 CNC PCB 라우터 기계프로필:
CW-F01 자동 시각 절단 기계는 새로운 세대의 최신 고기술 제품으로 설계되었습니다. (기계 비전) 자동 시각 식별 및 수정 기능,높은 정확도의 파나소닉 서보 드라이브 시스템으로 적용되어 빠르고 정확한 위치화를 실현합니다., 절단의 높은 품질과 높은 생산성을 보장하기 위해 최대 0.001mm의 정확도를 제공합니다.
사양 소프트웨어:
|
제어 시스템 |
윈도우 XP 프로페셔널 (서비스3,v.3244) |
|
GUI 동작 |
중국어 윈도우 XP |
|
프로그램 편집 |
인라인 |
|
시력 시스템 |
CCD AOTU 오프셋 |
|
제어 시스템 |
F10.2 버전 |
하드웨어:
스핀들 모닝 스타 스핀들 및 인버터
|
CCD |
소니 520 라인 산업용 카메라 |
|
렌즈 |
컴퓨터 EX2C |
|
맙소사 |
TBI 정밀 땅 공 나사 수입 |
|
가이드 |
HIWIN 확장 수입 선형 안내 레일 |
|
모터 |
JiaBao LCF 시리즈 |
|
I/O 컨트롤 카드 |
HFC PCI-9074 |
|
운전자 제어 카드 |
HFC PCI-9074 |
|
I/O 카드 |
PCI-9074-64pcs/-38pcs |
|
정적 청소 |
STATIC-ST401A 시리즈 |
|
컴퓨터 |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
기계 인터페이스 |
AOC LCD17 로지텍 마우스 |
성능 파라미터:
|
전체적으로 |
|
|
크기 (W*D*H) |
1220mm*1450mm*1420mm |
|
무게 |
550kg |
|
높이 오프셋 |
60~110mm |
|
조작기 |
|
|
모터 타입 |
JiaBao 시리즈 |
|
포지셔닝 반복성 |
00.001mm |
|
축 작업 면적 (max) |
680mm*360mm*50mm |
|
작업장 |
|
|
작업장 |
표준, 전문 |
|
PCB 부하/부하 |
수동 |
|
PCB 크기 (최대) |
322mm*322mm |
|
PCB 두께 (최대) |
5mm |
|
고정장치 |
|
|
강도 고정 장치 |
표준 |
|
고정 고정 |
기계 |
|
스핀드 모터 |
|
|
힘 |
400W |
|
스핀들 |
50000rpm/min |
|
보호 |
자기/풍력 냉각 |
|
커터 교체 |
전문성 |
|
라우팅 능력 |
|
|
절단 속도 (최대) |
100mm/s |
|
운전 속도 (최대) |
3000mm/s |
|
절단 정확성 |
00.01mm |
|
진공 시스템 |
|
|
진공 전력 |
2.2KW AC 380V |
|
진공 펌프 |
|
|
공용품 |
|
|
힘 |
2.2KW AC380V |
|
공기 공급 |
2~5kg/cm2 |
CE 인증
