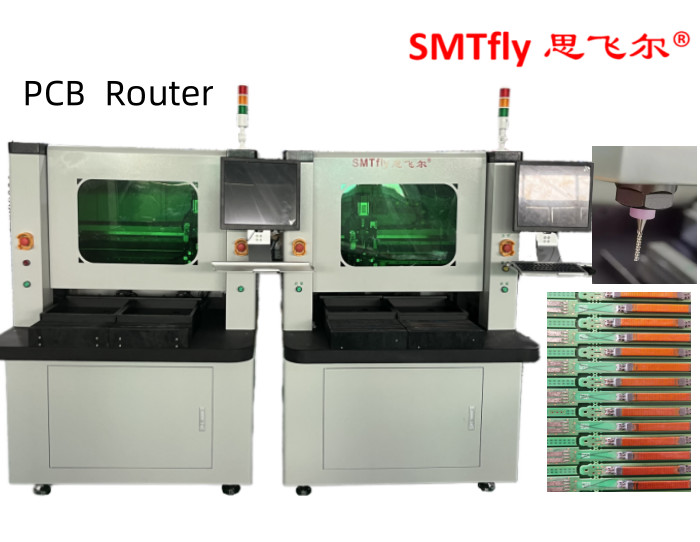

12 달 보증과 해외 훈련을 위한 PCB 분리대 라우터
1. PCB 분리 라우터 특징
1.X10 줌-인 이미지는 easier&increase의 프로그램을 짜는 것 점설정의 정확도로 만듭니다.
2.2 미끄럼 테이블은 더 좋은 생산성을 위해 택 타임을 줄이기 위해 동시에 불규칙한 움직임을 제공합니다.
3.자동차 마크는 system.CCD 이미지를 오프셋시켰습니다 수 있었고 check&simulate 잘리기 전에 불필요한 실수를 감소시키기 위한 경로 또는 라우팅.

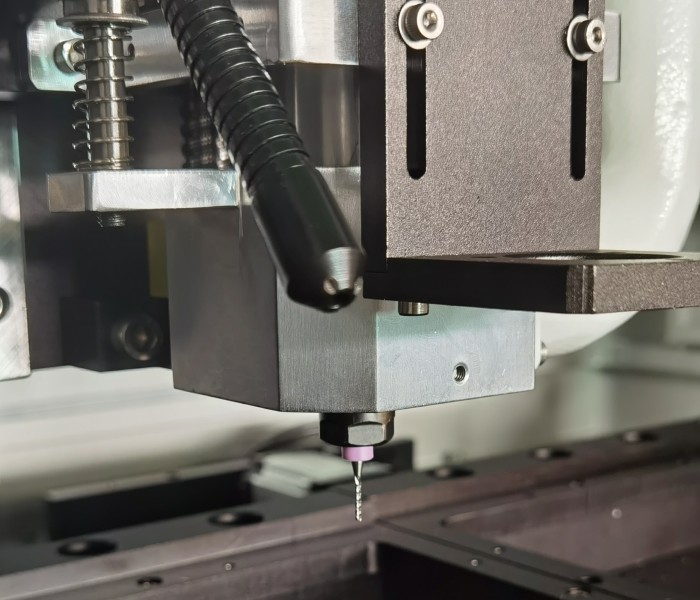

4. 그것이 120M 절단을 완성할 때 라우팅 비트를 바꾸기 위해 운영을 상기시키기 위해 라우팅 비트 삶 타임 체킹과 경보 시스템을 가지고 있습니다. 그리고 먼저 약간을 경로화하면서 2 밀리미터는 첫번째 분쇄 포인트를 단절시킹습니다, 중앙 2 밀리미터가 두번째 분쇄 포인트를 단절시킹습니다, 지난 2 밀리미터가 그것의 수명을 증가시키기 위해 세번째 분쇄 포인트를 단절시킹습니다.
5. CCD 이미지 수 있었고 check&simulate 잘리기 전에 불필요한 실수를 감소시키기 위한 경로 또는 라우팅.
2. 라우터 장점을 데파네링 PCB

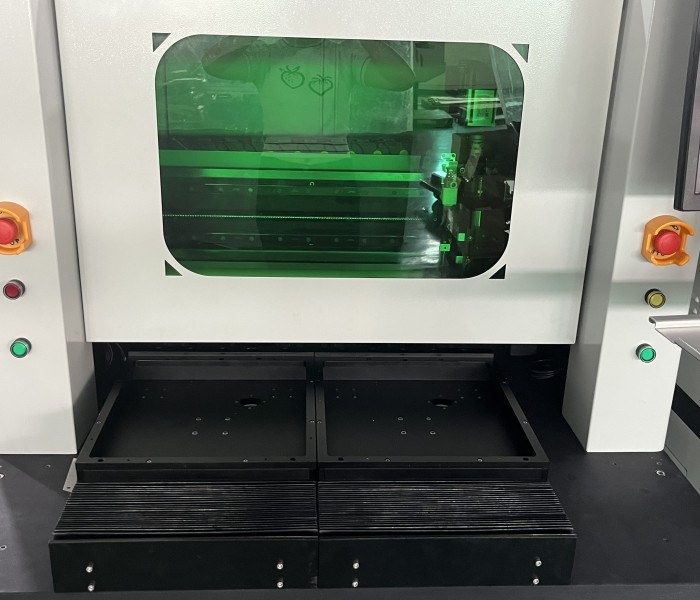

1. 플레이스 디바이스로의 두배 슬라이드를 사용함으로써 자르는 기다림 시간을 줄이고 생산력을 증가시키세요.
2. 주석과 피해 부분의 침입과 다른 문제에 의해 초래된 인공 소동을 회피하세요.
3. 기구적 응력에 의해 생산되는 퉁명스럽거나 폴드를 사용하기를 회피하세요.
4. 끝난판 아크와 라인 절단에 적합합니다.
5. 휴대폰, PDA, PC 인터페이스 카드와 기타의 최종 컷팅, 밑창판의 작은 조각에 적합합니다.
3. 라우터 부품 목록을 데파네링 PCB
| I. 하드웨어 | |
| 축 | KAVO 축 |
| CCD | 소니 520 라인 산업적 카메라 |
| 렌즈 | 컴퓨터 EX2C |
| 스크루 | TBI 정밀 지면 볼 스크류 수입 |
| 가이드 | 수입된 선형 가이드 레일을 넓히는 HIWIN |
| 모터 | 지아바오 LCF 시리즈 |
| 입출력 제어 카드 | HFC PCI-9074 |
| 운전 제어 카드 | HFC PCI-9074 |
| 입출력은 카드를 냅니다 | PCI-9074-64pcs/-38pcs |
| 정적 정화 | STATIC-ST401A 시리즈 |
| 컴퓨터 | (RMC-8401/6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU(S)/1G DDR / 80G) |
| 머신 인터페이스 | AOC LCD17 ", 로지텍 마우스 |
| 2. 소프트웨어 | |
| 제어 시스템 | 윈도우 XP 전문적 (Service3,v.3244) |
| 작동 GUI | 영어 윈도우 XP |
| 프로그램 편집 | 인라인 |
| 비젼 시스템 | CCD AOTU 벌충 |
| 제어 시스템 | Ｆ 1.2.88 버전 |
4. 라우터 매개 변수를 데파네링 PCB
| 작업복 | |
| 차원(W*D*H) | 1370mm*1650mm*1450mm |
| 중량 | 650KG |
| 높이 오프셋 | 60~110mm |
| 조종자 | |
| 전동기형 | 지아바오 시리즈 |
| 위치결정 반복성 | 0.001 밀리미터 |
| 지역(최대)로 일하는 주축 | 830mm*580mm*50mm |
| 작업장 | |
| PCB 정착 | 표준, 전문화 |
| PCB 로딩 / 언로딩 | 설명서 |
| PCB 사이즈 (최대) | 320*320mm |
| PCB 두께 (최대) | 5 밀리미터 |
| 픽스처링 | |
| 강성 픽스처링 | 사용 고객 정착물 |
| 정착시키는 정착 | 기계류 |
| 스핀들 모터 | |
| 힘 | 150W |
| 축 | 60000rpm/min |
| 보호하세요 | 본인 / 풍랭 |
| 변화 커터 | 전문화 |
| 라우팅 기능 | |
| 커팅 스피드 (최대.) | 80 밀리미터 / Ｓ |
| 구동 속도 (최대.) | 2500 밀리미터 / Ｓ |
| 절단의 정확성 | 0.01 밀리미터 |
| 진공 시스템 | |
| 버큠력 | 3.5KW AC 380V |
| 진공 | 납공 |
| 유틸리티 | |
| 힘 | 2.0KW AC380V |
| 급기 | 4-6KG/cm2 |
| 프로그래밍 | |
| 프로그램 편집 | 인라인 |
| 기능 편집 | 라인, 순환적인 아크, U-곡선 |
| 프로그램 저장 매체 | HDD |
| 비젼 시스템 | 손 칼라 CCD 촬상 소자 |
| 커터 잔류편차 정처없이 돌아다니기 | 자동차 |
| 진공 장치 | 자동차 |
| 작동 모니터 | |
| 지표 | 지표 머신스테이트 |
| 도구 점검 | 자동 검출 공구수명, 시간 테스팅의 사용 |
| 모터는 보호합니다 | 저전압 방지 기능, 과열, 과부담을 가지고 있습니다 |
| 자동차 오버로딩 점검 | 과부담을 가지고 있으시오 그러면 라인은 정상적이고, 낮은 전압 보호 기능입니다 |
| 도구 사용 가능 시간 | 자동 검출 공구수명, |
| 데이터 통계치 | 다양한 카운팅 방법, 총수를 분리하면서, 보드 모델을 분리합니다 |
| 고장 기록 | 소프트웨어는 자동적으로 기계에 대한 모든 알람 메모리를 기록합니다 |
| 3세. 정확도 | |
| 주축 정확성 | 0.001 밀리미터 |
| 정확성을 줄이기 | 0.1 밀리미터 |
| IV. 안전성 | |
| 작업 영역은 보호합니다 | 네가지 봉인한 보호로 |
| 출입문 감지기 | (선택적인) 전방 및 후방 안전문 마이크로 스위치 센서 |
| 긴급 사태 정지 버튼 |
우리를 선택합니다
1 . 해외로 기계류를 서비스할 수 있는 엔지니어들.
엔지니어들은 기계류 훈련을 하기 위해 외국 도시를 보내지고 기술 지원을 하는 것이 있습니다.
2 . 부속물을 제외한 기계를 위한 1년 보증.
잘 획득한 강건한 체격 건설과 일본 강철 블레이드는 지나서 그리고 해외 고객들을 평가하고 인지했습니다. 우리는 무료로 보증 기간중인 교체를 위한 부품을 제공합니다, 단지 의뢰인들이 화물 운송비를 지닐 필요가 있습니다.
3 . 효과적 고객 서비스.
우리 모두는 함께 개별적으로 어떠한 우리 중 1명 보다 더 강하고 더 현명합니다. 성공하기 위해, 우리는 책임을 말 것이고, 동료 동료들과 함께 그리고 부서로 협력하고, 효과적으로 서로 소통하고, 관심을 육성하고 의사 결정에 참가합니다. 고객들의 도달할 수 있는 시이이고 그들의 문제를 해결하기 위해 즉답을 공급하고 고객들의 가치를 창출합니다
4 . 절차에 대한 성숙 기법 & 예보는 고품질 기계류를 만듭니다.
남쪽의 중국에서 가장 큰 공장으로서, 우리는 PCB 세퍼레이터 기재와 솔더링 머신에 12가지 경험을 가집니다. PCB 루터 머신
우리의 R&D 팀은 시장 개발 트랜드를 만나기 위해 끊임없이 기존의 기계를 업그레이드합니다
