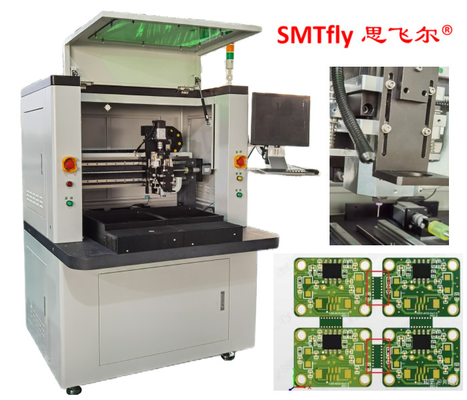

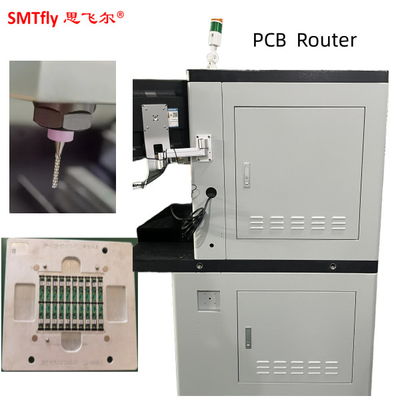

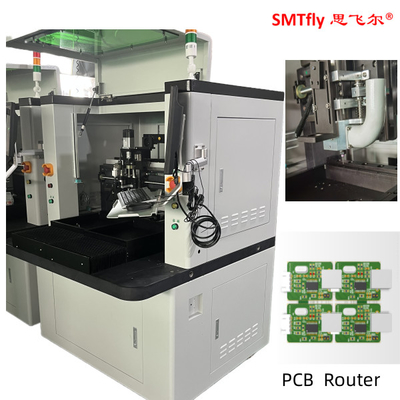

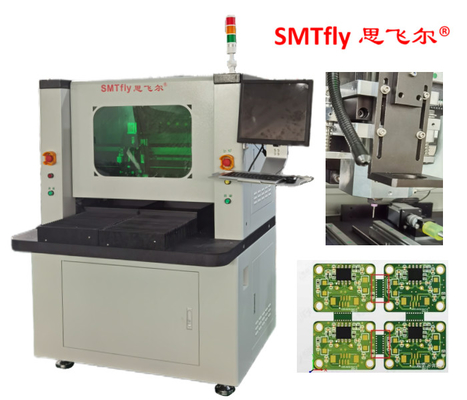

FR4/CEM/MCPCB 보드를 위한 PCB 디패널러 PCB 라우팅 머신
FR4/CEM/MCPCB 보드를 위한 PCB 라우팅 기계
PCB 디패널러 사양:
| 모델 | CW-F01-S |
| 표준 작업 영역 | 350*350mm |
| 힘 | 220V, 4.2KW |
| 조작기 반복성 | ±0.02mm |
| 결의 | ±0.01mm |
| 보드 위치 | 둥지 장착장치 또는 핀 장착장치와 함께 듀얼 워크스테이션 |
| 패널 위치 | 용기 구멍 또는 PCB 가장자리에 의해 위치 |
| 로딩 | 사용 설명서 |
| 배하 | 사용 설명서 |
| 패널 크기 | 450*350mm |
| 패널 두께 | 00.5-3.5mm |
| 스핀드 모터 | 0.5kW 아침 별 스핀들 |
| 도구 변경 | 사용 설명서 |
| 먼지 필터링 시스템 | 3KW 진공청소기 |
| 시력 시스템 | 고해상도 CCD 비디오 카메라 |
| 프로그래밍 | 시력 지원 교과서 |
| 편집 기능 | 시력 지원 드라이 런 / 테스트 런 모드 |
| 기계 무게 | 500kg |
| 기계 차원 | 113*140*108cm |
PCB 디패널러 설명:
이것은 새로운 라인업 라우터 머신이다. 그것은 독립적인 라우터 머신으로 인쇄 회로 보드 어셈블리 (PCBA) 를 개별 어셈블리로 라우팅 (depanelize) 하기 위해 특별히 설계되었다.이 시스템은 세계에서 가장 빠른 라우터로 1의 사이클 속도를 자랑합니다.탭당 0.5초
최대 패널 크기는 450mm x 350mm로 두 테이블 구성에서 더 큰 PCB를 수용 할 수 있습니다.
새로운 그래픽 사용자 인터페이스 (GUI) 소프트웨어는 빠르고 정확한 온라인 프로그래밍을 위해 사용자 친화적인 "비주얼" 프로그래밍을 제공합니다.
게르버 파일은 더 쉬운 프로그램을 위해 소프트웨어로 가져오면 됩니다.
