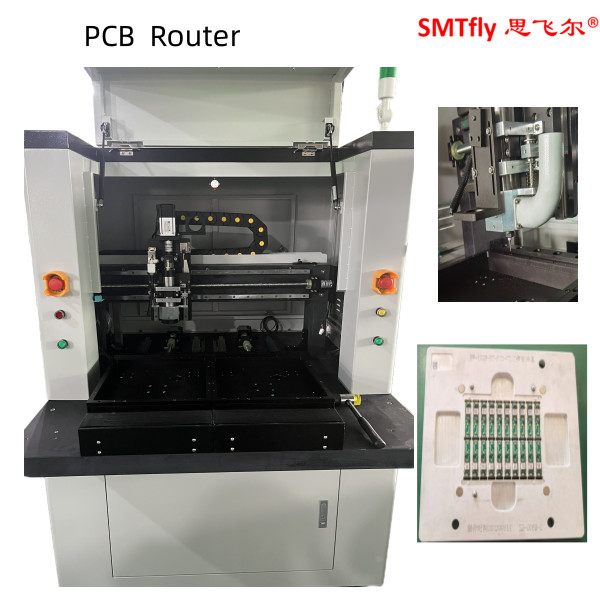

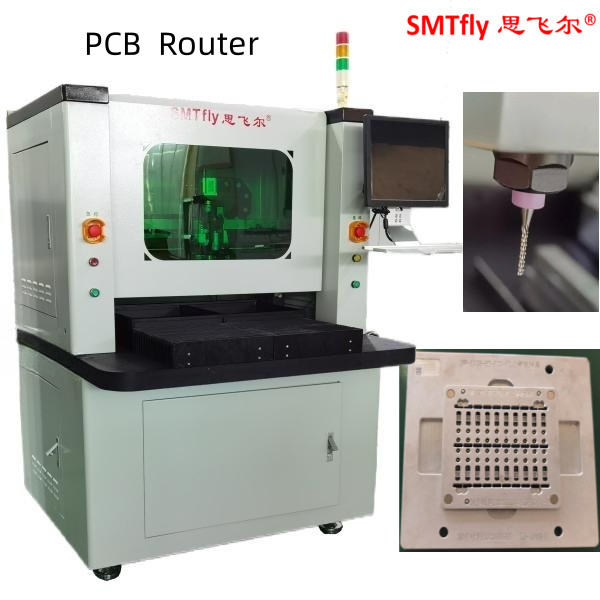

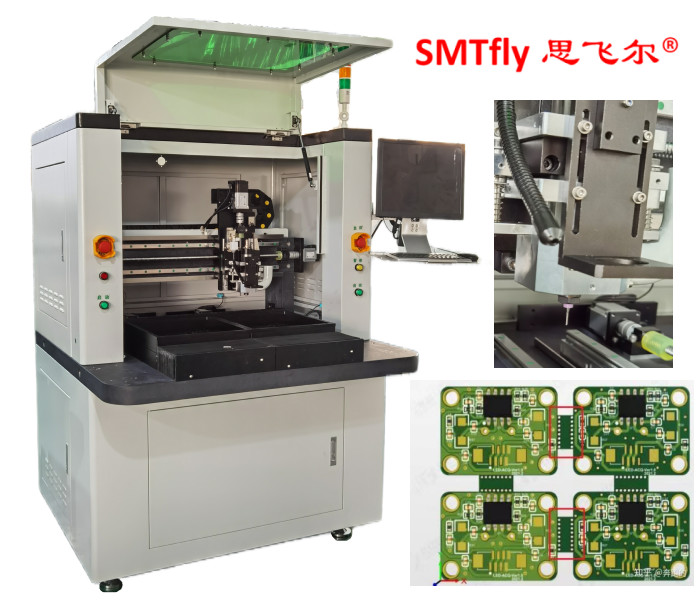

FR4/CEM/MCPCB 보드를 위한 PCB 디패널러 PCB 라우팅 머신
PCB 디패널러 사양:
| 모델 | CW-F01-S |
| 표준 작업 영역 | 350*350mm |
| 힘 | 220V, 4.2KW |
| 조작기 반복성 | ±0.02mm |
| 결의 | ±0.01mm |
| 보드 위치 | 둥지 장착장치 또는 핀 장착장치와 함께 듀얼 워크스테이션 |
| 패널 위치 | 용기 구멍 또는 PCB 가장자리에 의해 위치 |
| 로딩 | 사용 설명서 |
| 배하 | 사용 설명서 |
| 패널 크기 | 450*350mm |
| 패널 두께 | 00.5-3.5mm |

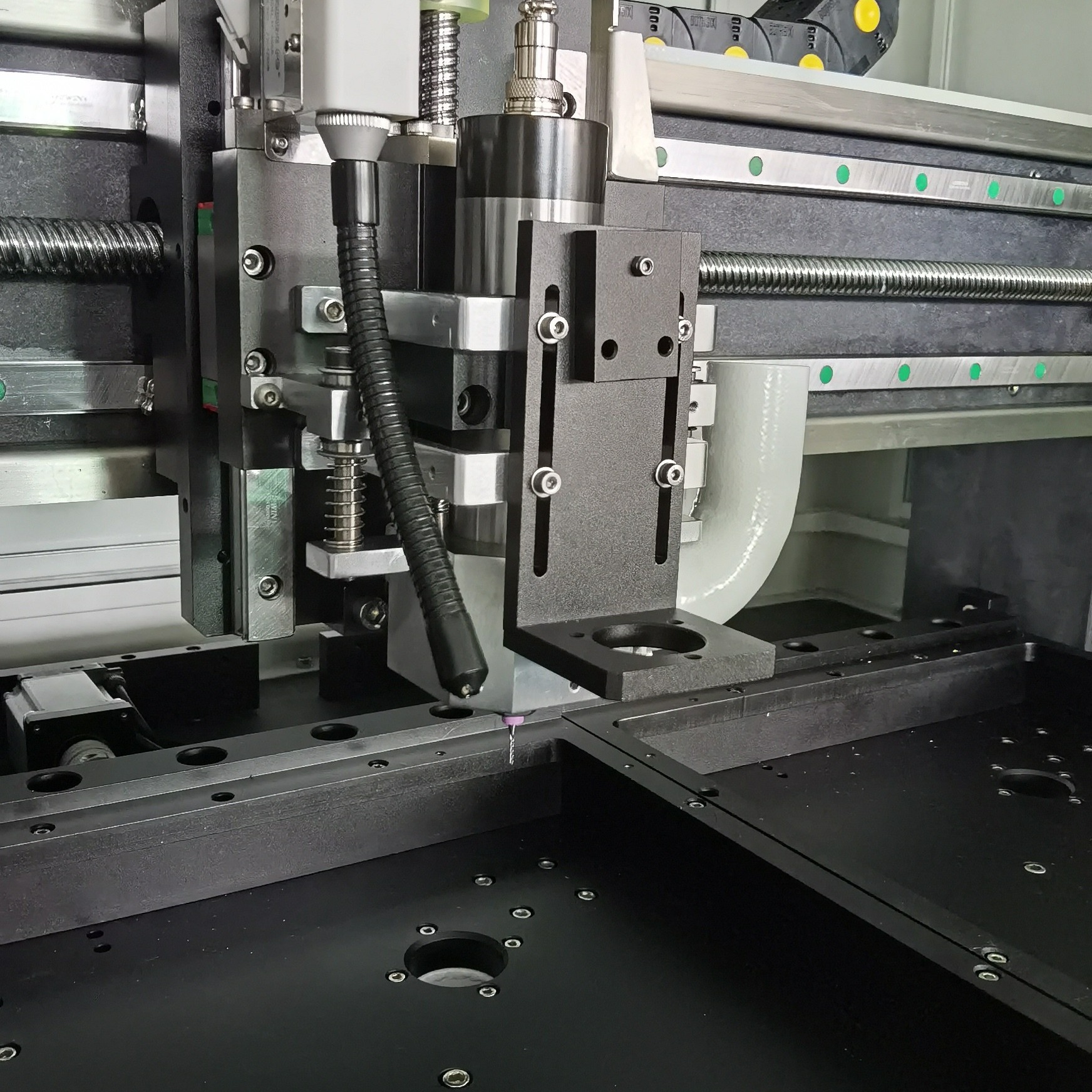

| 스핀드 모터 | 0.5kW 아침 별 스핀들 |
| 도구 변경 | 사용 설명서 |
| 먼지 필터링 시스템 | 3KW 진공청소기 |
| 시력 시스템 | 고해상도 CCD 비디오 카메라 |
| 프로그래밍 | 시력 지원 교과서 |
| 편집 기능 | 시력 지원 드라이 런 / 테스트 런 모드 |
| 기계 무게 | 500kg |
| 기계 차원 | 113*140*108cm |
PCB 디패널러 설명:
1이것은 새로운 라인업 라우터 머신이다. 그것은 독립적인 라우터 머신으로 인쇄 회로 보드 어셈블리 (PCBA) 를 개별 어셈블리로 라우팅 (depanelize) 하기 위해 특별히 설계되었다.
2이 시스템은 세계에서 가장 빠른 라우터로 자랑합니다. 각 탭당 1.5초의 사이클 속도입니다.
3최대 패널 크기가 450mm x 350mm로 두 테이블 구성에서 더 큰 PCB를 수용 할 수 있습니다.
4새로운 그래픽 사용자 인터페이스 (GUI) 소프트웨어는 빠르고 정확한 온라인 프로그래밍을 위해 사용자 친화적인 "비주얼" 프로그래밍을 제공합니다.
5더 쉬운 프로그램을 위해 Gerber 파일은 소프트웨어에 가져오면 됩니다.
함수 설명:
1.X10 줌 인 이미지는 프로그래밍을 더 쉽게하고 포인트 설정의 정확도를 높입니다.
2두 개의 슬라이딩 테이블은 더 나은 생산성을 위해 턱 시간을 줄이기 위해 동시에 들어와 밖으로 이동을 제공합니다.
3.AUTO MARK 오프셋 시스템.CCD 이미지는 절단 전에 불필요한 오류를 줄이기 위해 경로 또는 라우팅을 검사하고 시뮬레이션 할 수 있습니다.
우리 서비스:
A. 사전 협의: 전체 라인에 대한 전문 SMT 솔루션을 제공합니다.
B. 공장 보증: 1 년 보증 공장 서비스;
C. 설치:현장 설치 및 시공,유동적인 생산을 보장하기 위해;
D. 기술 교육: 1급에서 3급까지 전문 교육을 제공합니다.
E. 기술 지원: 7일 * 24시간 기술 지원
F. 소프트웨어 업그레이드: 모든 제품에 평생 무료 소프트웨어 업그레이드를 제공합니다.
