FR4/CEM/MCPCB 보드를 위한 PCB 라우팅 머신
PCB 디패널러 사양:
| 모델 | CW-F01-S |
| 표준 작업 영역 | 350*350mm |
| 힘 | 220V, 4.2KW |
| 조작기 반복성 | ±0.02mm |
| 결의 | ±0.01mm |
| 보드 위치 | 둥지 장착장치 또는 핀 장착장치와 함께 듀얼 워크스테이션 |
| 패널 위치 | 용기 구멍 또는 PCB 가장자리에 의해 위치 |
| 로딩 | 사용 설명서 |
| 배하 | 사용 설명서 |
| 패널 크기 | 450*350mm |
| 패널 두께 | 00.5-3.5mm |
| 스핀드 모터 | 0.5kW 아침 별 스핀들 |
| 도구 변경 | 사용 설명서 |
| 먼지 필터링 시스템 | 3KW 진공청소기 |
| 시력 시스템 | 고해상도 CCD 비디오 카메라 |
| 프로그래밍 | 시력 지원 교과서 |
| 편집 기능 | 시력 지원 드라이 런 / 테스트 런 모드 |
| 기계 무게 | 500kg |
| 기계 차원 | 113*140*108cm |
함수 설명:
1.X10 줌 인 이미지는 프로그래밍을 더 쉽게하고 포인트 설정의 정확도를 높입니다.
2.두 슬라이딩 테이블은 더 나은 타크 시간을 줄이기 위해 동시에 내외 이동을 제공합니다
생산성
3.AUTO MARK 오프셋 시스템.CCD 이미지는 경로 또는 라우팅을 확인하고 시뮬레이션하여
절단 전에 불필요한 실수입니다.
4. 라우팅 비트 라이프 타임 확인 및 라우팅 비트 변경을 상기시키는 경보 시스템
120M 절단 완료 할 때. 그리고 라우팅 비트 첫 번째 2mm 절단 첫 번째 밀링 포인트, 중간 2mm 절단 두 번째
마름점, 마지막 2mm는 세 번째 마름점을 자르고 수명을 늘립니다.
5CCD 이미지는 경로 또는 라우팅을 검사하고 시뮬레이션하여 절단 전에 불필요한 오류를 줄일 수 있습니다.
PCB 디패널러 설명:
이것은 새로운 라인업 라우터 머신이다. 그것은 독립적인 라우터 머신으로 인쇄 회로 보드 어셈블리 (PCBA) 를 개별 어셈블리로 라우팅 (depanelize) 하기 위해 특별히 설계되었다.이 시스템은 세계에서 가장 빠른 라우터로 1의 사이클 속도를 자랑합니다.탭당 0.5초
최대 패널 크기는 450mm x 350mm로 두 테이블 구성에서 더 큰 PCB를 수용 할 수 있습니다.
새로운 그래픽 사용자 인터페이스 (GUI) 소프트웨어는 빠르고 정확한 온라인 프로그래밍을 위해 사용자 친화적인 "비주얼" 프로그래밍을 제공합니다.
게르버 파일은 더 쉬운 프로그램을 위해 소프트웨어로 가져오면 됩니다.
우리의 장점:
1원본 제조업체, 가격 인센션
2약속일 기술 지원 서비스
3- 불평 처리 제한, 고객 반 시간
4전문 PCB 하위 프로그램 제공
5- 믿을만한 기계 제조사, 우리는 전문가 15을 얻습니다, 각각은 6 년 이상의 경험을 가지고, 장비 품질은 만족할 것입니다.

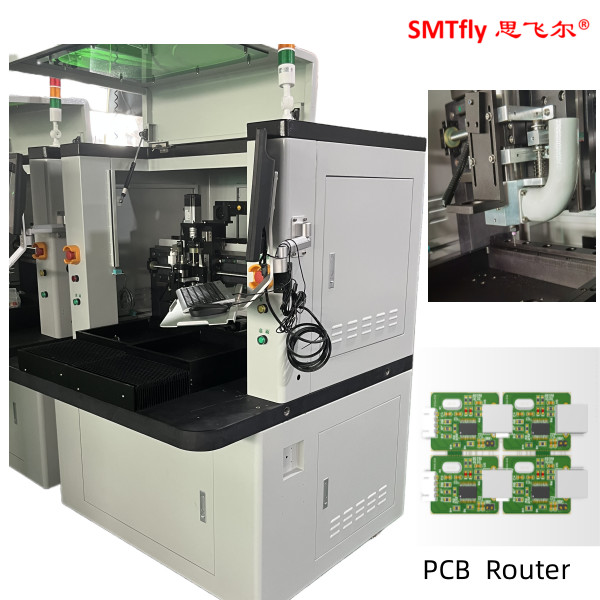

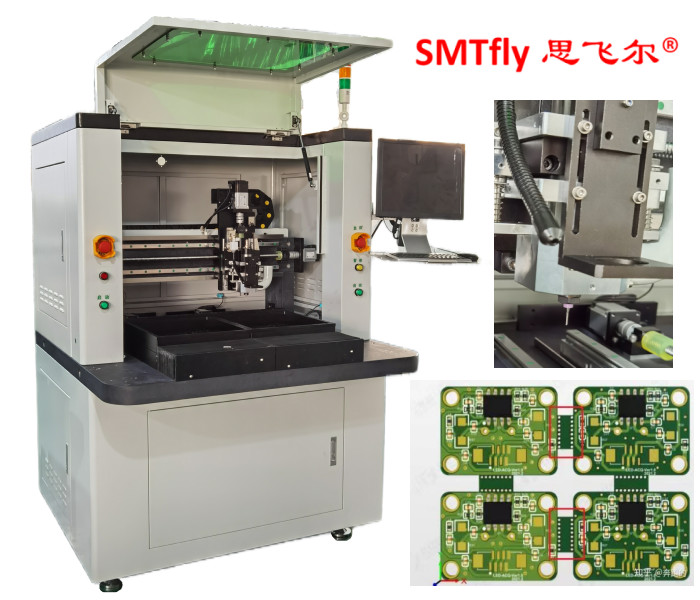

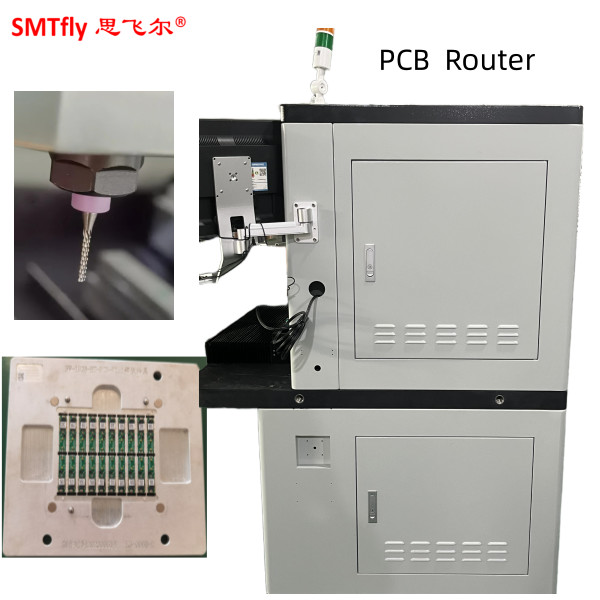

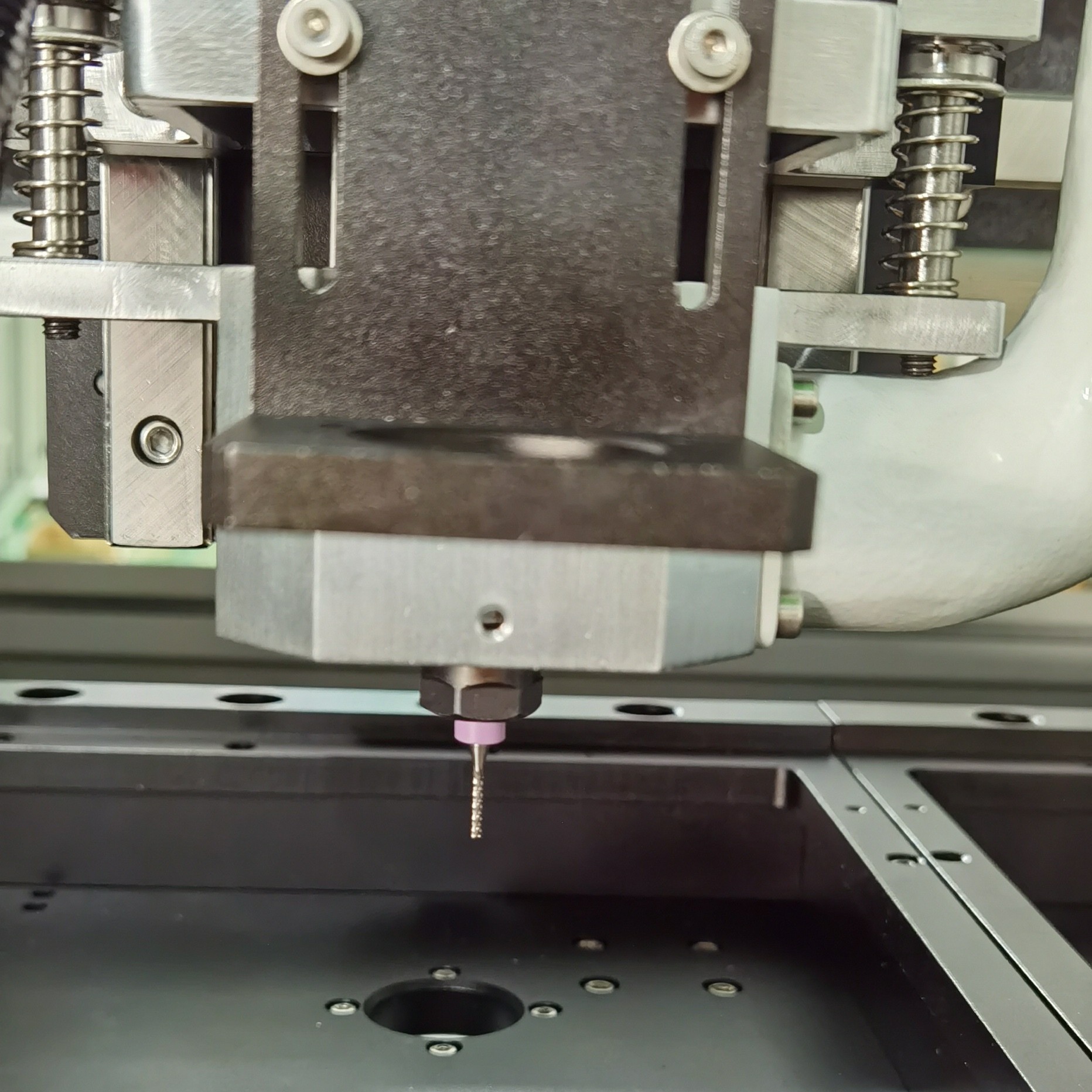

기계 사진:
