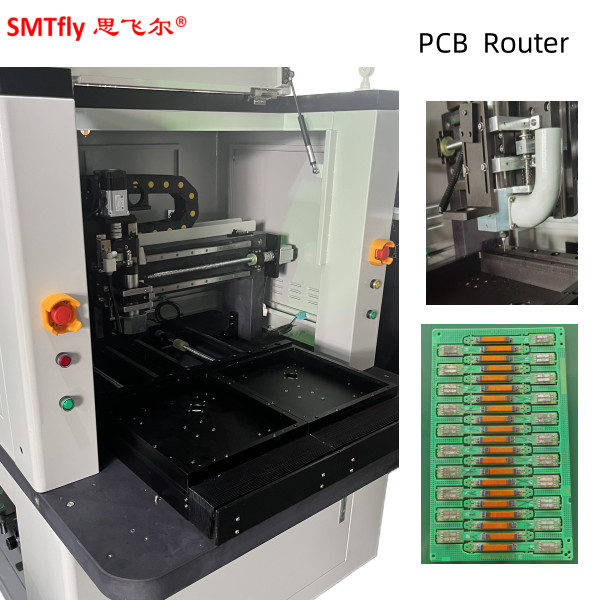

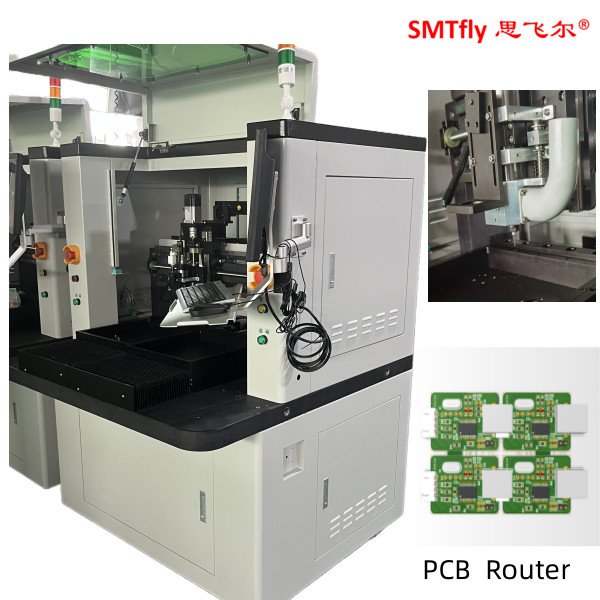

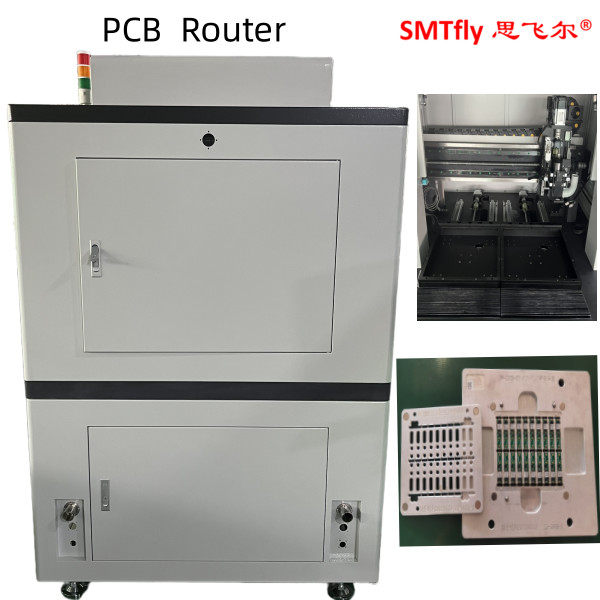

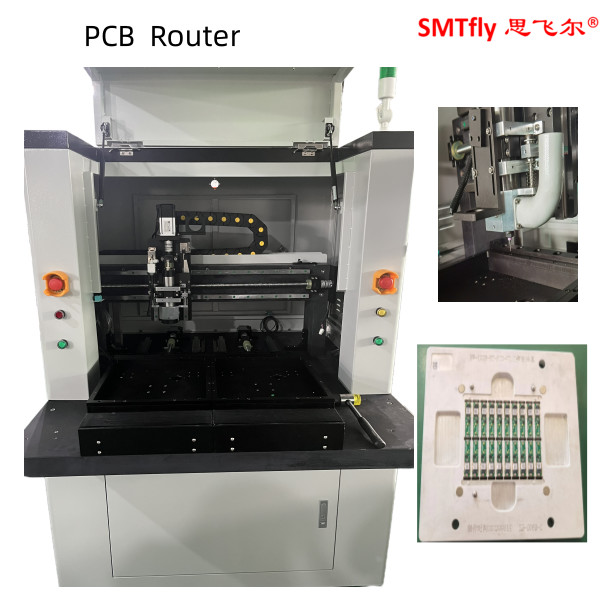

정밀 Ccd 비전 정렬 수정 시스템과 함께 한 드라이더 Pcb 라우터SMTfly-F02 기술적 매개 변수:
|
I. 하드웨어 |
|
|
시스템 모델/형 |
윈도우 XP 프로페셔널 |
|
전체적으로 |
|
|
발자국 (LxWxH) |
800mm*850mm*1700mm |
|
무게 (약) |
150kg |
|
정렬 가능한 기계 기단 (높이에 맞게) |
60~110mm |
|
조작기 |
|
|
조작 모터 |
파나소닉 MINAS A5 시리즈 |
|
조작기 반복성 |
00.001mm |
|
축 구성 |
|
|
최대 축 이동 (X,Y,Z) |
400mm*650mm*50mm |
|
작업장 |
|
|
보드 위치 |
고정 위치, 손가락 보편적 위치, 시력 교정 |
|
부하/부하 |
수동 |
|
라우팅 범위 |
320mm*320mm |
|
패널 두께 |
3mm |
|
고정장치 |
|
|
딱딱 한 고정 장치 |
유니버설 손가락 & 반 정적 장착장치 |
|
상단 클램프 |
구멍 위치 사용 |
|
스핀드 모터 |
|
|
힘 |
100W |
|
최대 속도 |
60000rpm/min |
|
냉각 |
자연 냉각 및 공기 냉각 |
|
라우터 비트 크기 |
3mm*3mm |
|
도구 변경 |
특수 스위치 사용 |
|
스핀드 모터 |
|
|
힘 |
100W |
|
최대 속도 |
60000rpm/min |
|
냉각 |
자연 냉각 및 공기 냉각 |
|
라우터 비트 크기 |
3mm*3mm |
|
도구 변경 |
특수 스위치 사용 |
|
라우팅 능력 |
|
|
최대 로팅 속도 |
100mm/s |
|
반복 가능성 |
00.02mm |
|
진공 시스템 |
|
|
힘 |
0.75KW220V 단일 단계 모터 |
|
필터레이션 |
수직 및 수평 |
|
공용품 |
|
|
힘 |
1.5KW AC220V |
|
공기 공급 |
4~5KG/cm2 |
|
II. 소프트웨어 및 프로그래밍 |
|
|
시스템 플랫폼 |
윈도우 XP 프로페셔널 (서비스3,v.3244) |
|
시스템 안정성 |
예외 없이 24시간 |
|
시력 시스템 |
정밀 CCD 시력 정렬 수정 시스템 (SONY 250 시리즈) |
|
프로그래밍 |
|
|
온라인 |
온라인 프로그램 |
|
편집 기능 |
직선, 대각선, 원형 활, 원형 |
|
설치할 수 있는 프로그램 |
고객의 요구에 따라 저장 장소를 선택 |
|
프로그래밍을 위해 CCD 카메라를 구성 |
펑첸 F130 고정도 CCD |
|
툴비트 지름 보상 |
사용자를 선택하기 위해 보상하기 위해 다른 각을 제공 다른 모양 |
|
필터 변경 시간 간격 (격거) 설정 |
자동 청소 필터 및 먼지 대 먼지 수집 상자 프로세싱은 중앙 집중식으로 완료됩니다 |
|
작전 모니터 |
|
|
3색 타워 라이트 |
3색 빛 기계의 작업 조건을 모니터링 |
|
3색 타워 라이트 |
도구의 수명 및 사용 시간을 자동으로 감지 |
|
엔진 과열 감지 |
과열, 과부하, 저전압 보호 기능 |
|
세르보 과부하 감지 |
과부하, 선은 정상, 저전압 보호 기능 |
|
도구 수명 추적 |
도구 수명 시간 감지 |
|
PCB 보드 카운터 |
절단 항목, 절단 계산, 다각화된 계산 방법. |
|
진공 필터 변경 경보 |
진공 필터로 사용하지 않습니다. |
|
기계 오류 기록 |
소프트웨어는 자동으로 모든 경보 메모리를 기록 |
|
III. 정확성 |
|
|
축 위치 정밀성 |
00.01mm |
|
라우팅 정확성 |
00.02mm |
|
안전 |
|
|
닫힌 작업 영역 |
4개 봉인 보호 |
|
문 잠금 센서 |
마이크로 스위치 센서 |
|
비상 정지 버튼 |
그래요 |
