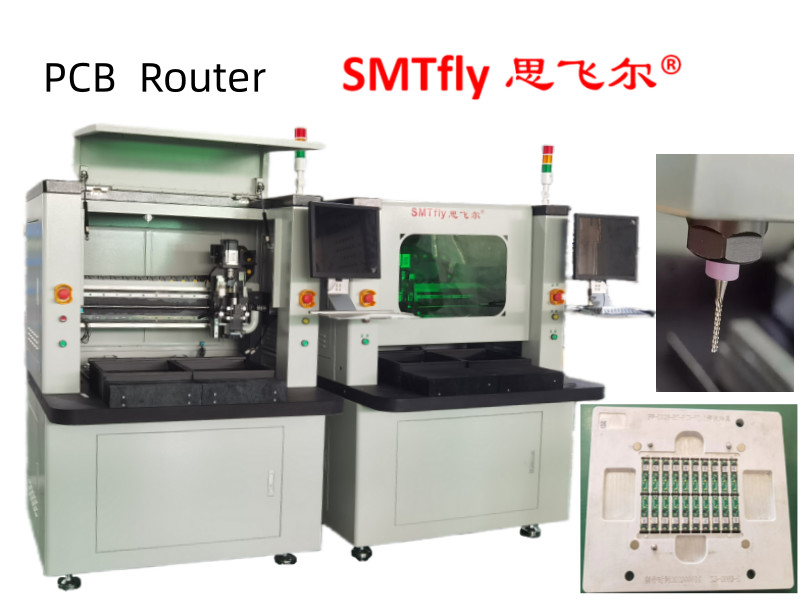

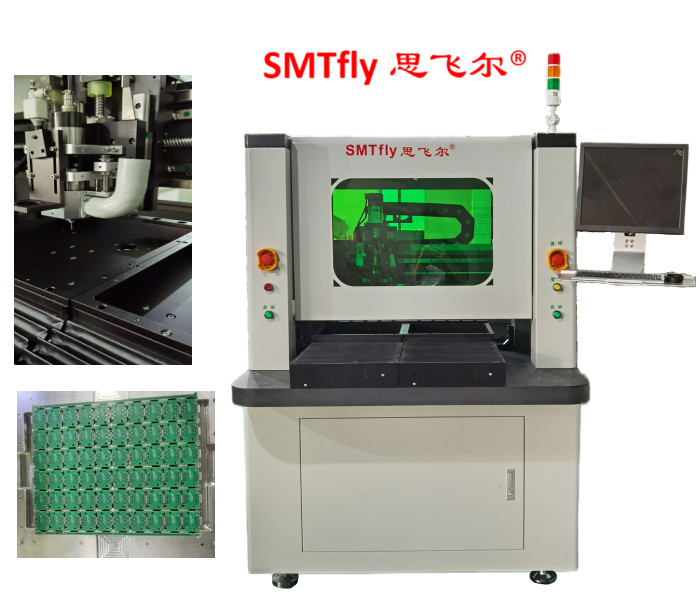

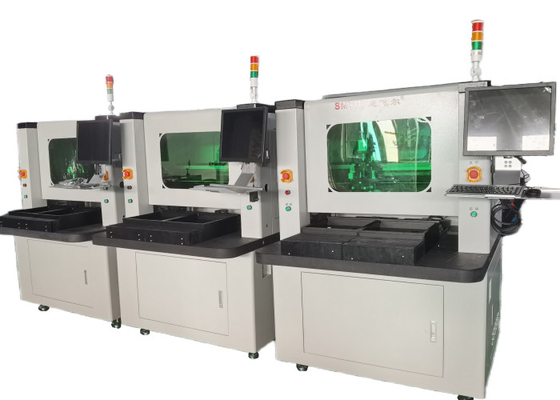

6000RPM 시코텍 스핀들 듀얼 테이블 PCB 라우터 MCPCB 보드 PCB 라우터 특징:
스트레스가 없는 패널 제거 솔루션
펌프 기반의 고효율의 먼지 진공 시스템
밀집 PCB에 대한 깨끗하고 정확한 분화
첨단 이미지 처리 소프트웨어는 라우터 경로 프로그래밍을 위해 포인트 앤 클릭 동작을 제공합니다.
CCD 카메라로 자동 정렬 보완
사용자 친화적인 동작
자동 라우터 비트 깊이 조정으로 비트 수명을 연장
더 나은 교묘 한 시간
낮은 유지보수 요구
합리적인 가격
캘리브레이션 자유 선형 로봇
PCB 라우터 이점
우리의 PCB 라우터보다 인쇄 회로 보드를 더 잘 장착 할 수있는 방법은 없습니다.이 PCB 디펜일러는 구성 요소에 대한 스트레스를 최소화 하는 라우터 비트의 고용을 통해 번거로움 없는 PCB 디펜일러에 대한 답입니다기계에 포함 된 고속 스핀드는 절단 속도를 높이고 정밀도를 유지하며 다양한 절단 패턴을 가진 유연한 패널 디자인을 허용합니다.우리의 PCB depaneler 또한 우리의 라우터 비트 깊이 조정 시스템으로 비트 교체를 줄일 것입니다, 자동으로 5 깊이 레벨까지 이동. PCB 라우터 비트 최대 절단 속도는 초당 50mm, 이동 속도는 초당 최대 800mm입니다.장착된 펌프 기반의 먼지 진공 시스템이 시스템은 깨끗하고 효율적입니다. 이것은 왜곡을 방지하고 가장 효과적인 먼지 수집을 위해 진공 강도를 최대한 활용합니다.
PCB 라우터의 쉬운 작동
조작이 쉬워, PCB 라우터의 이미지 처리 소프트웨어는 포인트 앤 클릭 기술을 사용하여 절단 경로를 프로그래밍하는 것을 간단하게 만듭니다.또한 자동으로 CCD 카메라와 조화를 보상합니다.. 외장 버튼의 간단한 터치로 PCB 디펜링은 간편한 조작을 위해 즉시 시작 될 수 있습니다.기계의 작동은 더욱 덜 요구됩니다PCB depaneler 또한 기계가 접근 및 수리를 쉽게 설계되어 있기 때문에 유지 보수가 매우 낮습니다. 프레임 구조와 스핀드 모터는 X, Y 및 Z 축에 작동합니다.세라믹 베어링이 통합되어 60회전 시 1000회전
PCB 라우터의 비용 효율성
우리의 디펜링 시스템이 제공하는 다양한 이점과 기계가 쉽게 작동할 수 있다는 점에서 가격은 의심할 여지없이 실용적입니다.비공개적인 요구는 효율적이고 단순하게 처리되는 것뿐만 아니라하지만 저렴한 비용으로 돈과 시간을 절약할 수 있습니다.
PCB 라우터 사양:
|
I. 하드웨어 |
|
|
스핀들 |
KAVO 스핀들 (모델:4025) |
|
CCD |
소니 520 라인 산업용 카메라 |
|
렌즈 |
컴퓨터 EX2C |
|
맙소사 |
TBI 정밀 땅 공 나사 수입 |
|
가이드 |
HIWIN 확장 수입 선형 안내 레일 |
|
모터 |
JiaBao LCF 시리즈 |
|
I/O 컨트롤 카드 |
HFC PCI-9074 |
|
운전자 제어 카드 |
HFC PCI-9074 |
|
I/O 카드 |
PCI-9074-64pcs/-38pcs |
|
정적 청소 |
STATIC-ST401A 시리즈 |
|
컴퓨터 |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
|
기계 인터페이스 |
AOC LCD17 로지텍 마우스 |
|
2. 소프트웨어 |
|
|
제어 시스템 |
윈도우 XP 프로페셔널 (서비스3,v.3244) |
|
GUI 동작 |
영어 Windows XP |
|
프로그램 편집 |
인라인 |
|
시력 시스템 |
CCD AOTU 오프셋 |
|
제어 시스템 |
F12.88 버전 |
|
전체적으로 |
|
|
크기 (W*D*H) |
1280mm*1450mm*1480mm |
|
무게 |
750kg |
|
높이 오프셋 |
60~110mm |
|
조작기 |
|
|
모터 타입 |
JiaBao 시리즈 |
|
포지셔닝 반복성 |
00.001mm |
|
축 작업 면적 (max) |
890mm*560mm*50mm |
|
작업장 |
|
|
PCB 고정 |
표준, 전문 |
|
PCB 부하/부하 |
수동 |
|
PCB 크기 (최대) |
450*350mm |
|
PCB 두께 (최대) |
5mm |
|
고정장치 |
|
|
강도 고정 장치 |
사용자 정의 화면 |
|
고정 고정 |
기계 |
|
스핀드 모터 |
|
|
힘 |
150W |
|
스핀들 |
60000rpm/min |
|
보호 |
자기/풍력 냉각 |
|
커터 교체 |
전문성 |
|
라우팅 능력 |
|
|
절단 속도 (최대) |
80mm/s |
|
운전 속도 (최대) |
2500mm/s |
|
절단 정확성 |
00.01mm |
|
진공 시스템 |
|
|
진공 전력 |
3.5KW AC 380V |
|
진공 |
둥지 |
|
공용품 |
|
|
힘 |
2.0KW AC380V |
|
공기 공급 |
4~6kg/cm2 |
|
프로그래밍 |
|
|
프로그램 편집 |
인라인 |
|
함수 편집 |
선, 활, 원, U 곡선 |
|
프로그램 저장 |
HDD |
|
시력 시스템 |
SONE 색상 CCD |
|
밀링 커터 오프셋 |
AUTO |
|
진공 설정 |
AUTO |
|
작전 모니터 |
|
|
지표 |
표시기 기계 상태 |
|
도구 검사 |
자동 탐지 도구 수명, 시간 테스트 사용 |
|
모터 보호 |
과열, 과부하, 저전압 보호 기능 |
|
모터 오버 로딩 검사 |
과부하, 라인이 정상, 저전압 보호 기능 |
|
도구 사용가능 시간 |
자동 탐지 도구의 수명 |
|
데이터 통계 |
별도의 보드 모델, 세분 세수, 다양한 세수 방법 |
|
오류 기록 |
소프트웨어는 자동으로 기계의 모든 경보 메모리를 기록 |
|
III. 정확성 |
|
|
축 정밀도 |
00.001mm |
|
절단 정밀도 |
00.1mm |
|
안전 |
|
|
작업 영역 보호 |
4개의 봉인 보호 장치 |
|
도어 센서 |
앞뒤 안전문 마이크로 스위치 센서 (선택) |
|
필요 중지 버튼 |
|
포장 사진 PCB 라우터 및더 긴 라이프 타임을 위한 라우팅 비트 설정:
