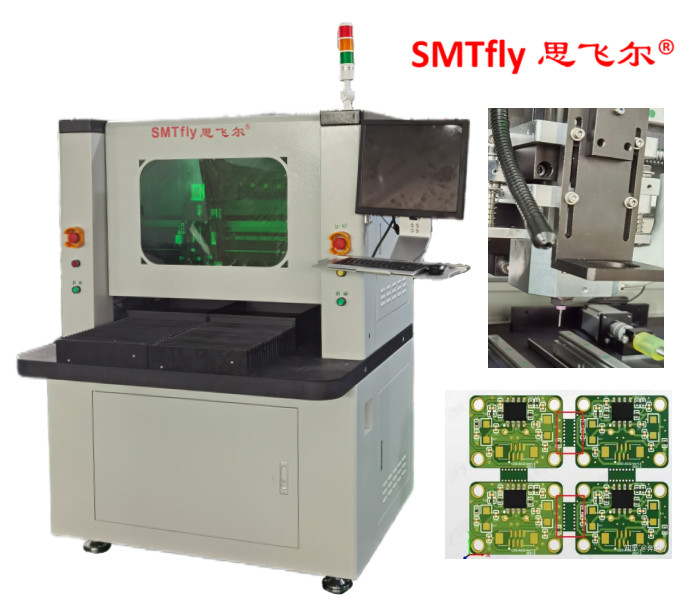

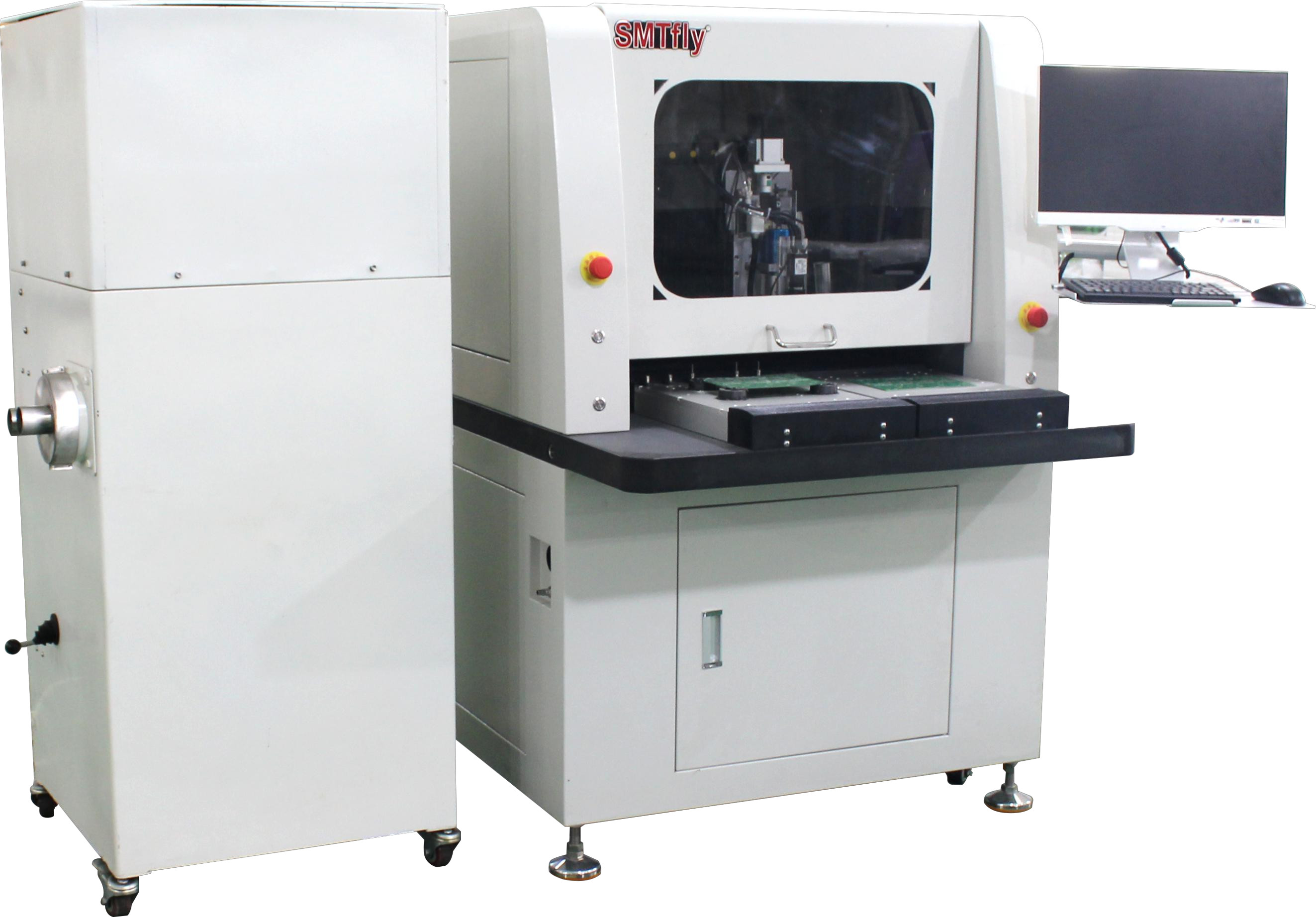

60000RPM FR4 산업 PCB 디패널링 라우터 장치,PCB 분리기
PCB 디패널링 라우터스펙트럼
| I. 하드웨어 | |
| 시스템 모델/형 | 윈도우 7 |
| 전체적으로 | |
| 발자국 (LxWxH) | 800mm*850mm*1700mm |
| 무게 (약) | 350kg |
| 정렬 가능한 기계 기단 (높이에 맞게) | 60~110mm |
| 조작기 | |
| 조작 모터 | 파나소닉 MINAS A5 시리즈 |
| 조작기 반복성 | 00.001mm |
| 축 구성 | |
| 최대 축 이동 (X,Y,Z) | 400mm*650mm*50mm |
| 작업장 | |
| 보드 위치 | 고정 위치, 손가락 보편적 위치, 시력 교정 |
| 부하/부하 | 수동 |
| 라우팅 범위 | 450mm*350mm |
| 패널 두께 | 3mm |
| 고정장치 | |
| 딱딱 한 고정 장치 | 유니버설 손가락 & 반 정적 장착장치 |
| 상단 클램프 | 구멍 위치 사용 |
| 스핀드 모터 | |
| 힘 | 100W |
| 최대 속도 | 60000rpm/min |
| 냉각 | 자연 냉각 및 공기 냉각 |
| 라우터 비트 크기 | 3mm*3mm |
| 도구 변경 | 특수 스위치 사용 |
| 라우팅 능력 | |
| 최대 로팅 속도 | 100mm/s |
| 반복 가능성 | 00.02mm |
| 진공 시스템 | |
| 힘 | 0.75KW220V 단일 단계 모터 |
| 필터레이션 | 수직 및 수평 |
| 공용품 | |
| 힘 | 1.5KW AC220V |
| 공기 공급 | 4~5KG/cm2 |
| II. 소프트웨어 및 프로그래밍 | |
| 시스템 플랫폼 | 윈도우 7 |
| 시스템 안정성 | 예외 없이 24시간 |
| 시력 시스템 | 정밀 CCD 시력 정렬 수정 시스템 (SONY 250 시리즈) |
| 프로그래밍 | |
| 온라인 | 온라인 프로그램 |
| 편집 기능 | 직선, 대각선, 원형 활, 원형 |
| 설치할 수 있는 프로그램 | 고객의 요구에 따라 저장 장소를 선택 |
| 프로그래밍을 위해 CCD 카메라를 구성 | 펑첸 F130 고정도 CCD |
| 툴비트 지름 보상 | 사용자가 다른 모양을 선택할 수 있도록 보상하기 위해 다른 각도를 제공 |
| 필터 변경 시간 간격 (격거) 설정 | 자동 청소 필터 및 처리 완료 할 때 먼지에서 먼지 수집 상자 중앙 각 시간 |
| 작전 모니터 | |
| 3색 타워 라이트 | 3색 빛 기계의 작업 조건을 모니터링 |
| 도구 파열 탐지 | 도구의 수명 및 사용 시간을 자동으로 감지 |
| 엔진 과열 감지 | 과열, 과부하, 저전압 보호 기능 |
| 세르보 과부하 감지 | 과부하, 선은 정상, 저전압 보호 기능 |
| 도구 수명 추적 | 도구 수명 시간 감지 |
| PCB 보드 카운터 | 절단 항목, 절단 계산, 다각화된 계산 방법. |
| 진공 필터 변경 경보 | 진공 필터로 사용하지 않습니다. |
| 기계 오류 기록 | 소프트웨어는 자동으로 모든 경보 메모리를 기록 |
| III. 정확성 | |
| 축 위치 정밀성 | 00.01mm |
| 라우팅 정확성 | 00.02mm |
| 안전 | |
| 닫힌 작업 영역 | 4개 봉인 보호 |
| 문 잠금 센서 | 마이크로 스위치 센서 |
| 비상 정지 버튼 | 네 |
PCB 디패널링 라우터 기술 특성:
1구조 정밀, 로드 균일, 내부 스트레스를 제거
2안전하고 조작이 쉽다.
3전자제품, 휴대전화, 컴퓨터, PCB, FPC (유연 인쇄 회로 보드)
우리의 장점과 서비스:
1원본 제조업체, 가격 인센션
2약속일 기술 지원 서비스
3- 불평 처리 제한, 고객 반 시간
4전문 PCB 하위 프로그램 제공
5현장 설치와 훈련이 가능합니다.
