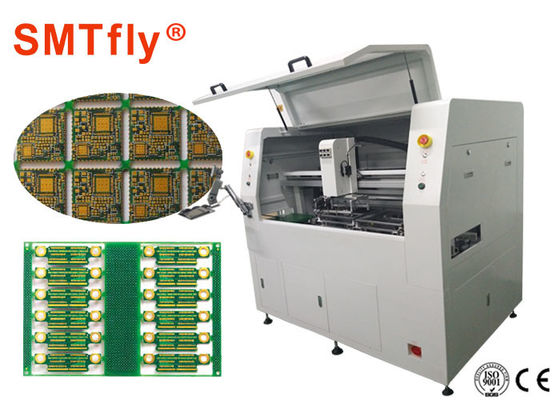

평탄한 절단 가장자리를 가진 4 축 제어에 대한 PCB 스코어 기계

두 슬라이드 PCB 분리기 부드러운 절단 가장 좋은 디패널링 솔루션

특징:

12 슬라이드 PCB 분리기

2낮은 스트레스

3날카로운 절단

4수동 로딩 / 로딩

5. 4 축 제어로 고속 절단

6이미지 처리로 쉽게 가르칠 수 있습니다.

설명

2면 슬라이딩 교환기

이 작업 교환기는 동시에 출력 및 출력 작업 공간을 제공하여 빈 시간을 제한하여 최대 출력 값에 도달합니다.

노선 중복

사용자는 프로그래밍 시간을 절약하는 동일한 경로를 복제하기 위해 두 개의 참조 지점을 설정할 필요가 있습니다.

라우팅 비트 분할

사용자는 지정된 거리를 설정할 수 있으며, 라우팅 비트의 수명을 곱하기 위해 새로운 부문을 만들기 위해 라우팅 비트 위 또는 아래로 이동 할 수 있습니다.

친근한 GUI

윈도우 XP 시스템과 그래픽 사용자 인터페이스 (GUI) 를 채택하여 사용자가 프로그램을 쉽게 배우고 사용할 수 있습니다. 모든 포인트를 설정하기 위해 화면에 10 x 확대 이미지가 표시됩니다.

사양

• 설정 고정: 2 스테이션
• 작업 영역: X: 320mm, Y: 320mm, Z: 60mm
• 절단 면적: 최대: X: 320mm, Y: 320mm 최소: X: 100mm, Y: 100mm Z: 15mm
• PCB 부품 높이: 위쪽: 15mm 아래쪽: 45mm ((특정 지그와 함께)
• PCB 두께: 0.5~3.0mm
• 라우터 비트 지름: 0.8 ~ 2.0mm ((선택: 2.0mm 이상)
• 절단 정확도: ± 0.10mm
• 위치 정밀도: ± 0.01mm
• 위치 반복성: ± 0.02mm
• 사용 중인 축의 수: 7개의 축 (X, YL, YR, Z, Carry, P/P, 컨베이어)
• 운전 속도 (최대): X, YL, YR: 1000mm/sec, Z: 750mm/sec
• 절단 속도 (최대) : X, Y, Z: 100mm/sec (최고의 속도 설정에 대한 Bit의 사양에 따라)
• 스핀드 모터: 150W의 고속 변주 주파수 모터 (최대.50,000rpm)
• 비트 변경: 수동
• 절단 능력: 선형, 원형, U 곡선, 아크, L 곡선
• 축 모터: 7 축 (150W AC 세르보 모터)
• 비트 전환 수: 최대 2
• 경로 계획: × 10 CCD 카메라로 직접 좌표 입력 또는 수동 안내
• 안전 영역 센서:
• 비트 파기 감지: 표준
• 프로그램 저장장치: HDD
• 프로그램 백업:
• 운영 체제: 윈도우 7
• 인간-기계 인터페이스: 터치 스크린 산업 모니터 + 키보드 + 마우스
• 컨베이어 조정: 수동 조정 최대: Y: 350mm 최소: Y: 100mm
• 컨베이어 용량: 최대: 2kg
• PCB 부하/부하: 자동
• 전원 공급: 3단계 AC220V±3% 50Hz/60Hz, 3.5kw
• 공기: 0.5Mpa
• 크기: (W) 2002mm x (D) 1279mm x (H) 1716mm + 578mm 신호 타워
• 무게: 약 500kg
