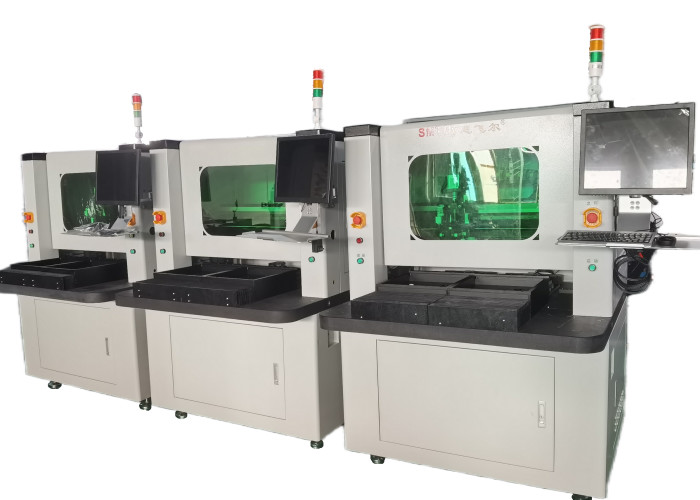

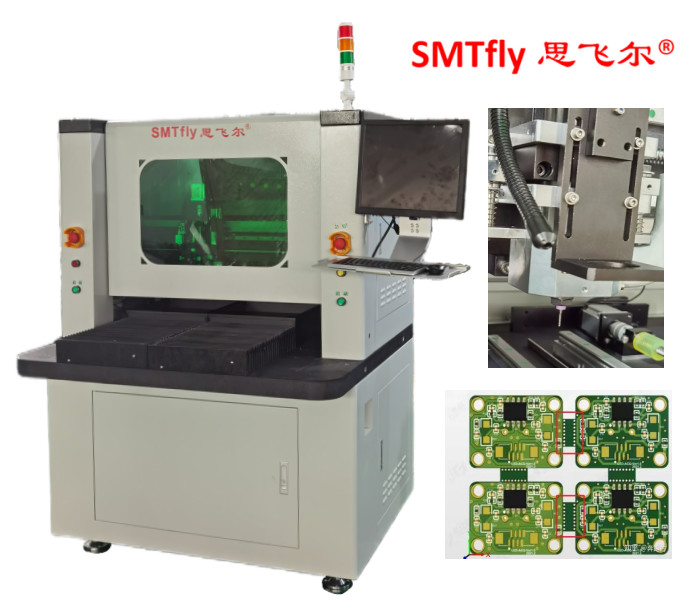

0.001mm 축 정밀도로 컴퓨터 산업용 PCB 탈판
하드웨어
스핀들 모닝 스타 스핀들 및 인버터
CCD: 소니 520 라인 산업 카메라
렌즈: 컴퓨터 EX2C
스크루: TBI 정밀 토어 볼 스크루 수입
가이드: HIWIN 확장 수입 선형 가이드 레일
모터: JiaBao LCF 시리즈
I/O 제어 카드: HFC PCI-9074
운전자 제어 카드: HFC PCI-9074
I/O CARD: PCI-9074-64pcs/-38pcs
정적 청소: STATIC-ST401A 시리즈
컴퓨터: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
기계 인터페이스: AOC LCD17",로지텍 마우스
소프트웨어
| 제어 시스템 | 윈도우 XP 프로페셔널 (서비스3,v.3244) |
| GUI 동작 | 중국어 윈도우 XP |
| 프로그램 편집 | 인라인 |
| 시력 시스템 | CCD AOTU 오프셋 |
| 제어 시스템 | F10.2 버전 |
성능 매개 변수
전체적으로
크기 (W*D*H): 1220mm*1450mm*1420mm
무게: 550kg
높이 오프셋: 60~110mm
조작기
모터 타입: JiaBao 시리즈
위치 반복성: 0.001mm
축 작업 면적 (최대): 680mm*360mm*50mm
작업장
PCB 고정: 표준, 전문화
PCB 부하/부하: 수동
PCB 크기 (최대): 322mm*322mm
PCB 두께 (최대): 5mm
고정장치
강도 고정 장치: 표준
고정장치: 기계
스핀드 모터
전력: 400W
스핀들: 50000rpm/min
보호: 자기/바람 냉각
셰이치 커터: 전문
라우팅 능력
절단 속도 (최대): 100mm/s
운전속도 (최대): 3000mm/s
절단 정확도:00.01mm
진공 시스템
진공 전력:2.2KW AC 380V
진공 펌프
공용품
전력: 2.2KW AC380V
공기 공급: 2~5KG/cm2
프로그래밍
프로그램 편집: 인라인
함수 편집: 선,弧,圆, U 곡선
프로그램 저장장치: HDD
시력 시스템: SONE 색상 CCD
프레싱 커터 오프셋: AUTO
진공 설정: AUTO
작전 모니터
표시기: 표시기 기계 상태
도구 검사: 자동 탐지 도구 수명, 시간 테스트 사용
모터 보호: 과열, 과부하, 저전압 보호 기능이 있습니다.
모터 과부하 확인: 과부하가 있고, 선이 정상이고, 저전압 보호 기능
도구 사용시간: 자동 탐지 도구 수명
데이터 통계: 분리된 보드 모델, 분리된 계산, 다양한 계산 방법
오류 기록: 소프트웨어는 자동으로 기계의 모든 경보 메모리를 기록
III. 정확성
축 정밀도: 0.001mm
절단 정밀도: 0.1mm
안전
작업 영역 보호: 네 개의 밀폐 보호
도어 센서: 앞 및 뒷 안전 도어 마이크로 스위치 센서 (선택)
필요 중지 버튼
3기능 설명
1) X10 줌 인 이미지는 프로그래밍을 더 쉽게하고 포인트 설정의 정확도를 높입니다.
2) 두 개의 슬라이딩 테이블은 더 나은 생산성을 위해 턱 시간을 줄이기 위해 동시에 내출 움직임을 제공합니다.
3) AUTO MARK 오프셋 시스템.CCD 이미지는 절단 전에 불필요한 오류를 줄이기 위해 경로 또는 라우팅을 확인 & 시뮬레이션 할 수 있습니다
4) 라우팅 비트 자동으로 다음 프로그래밍 된 지점으로 올라가고 이동 하 고 라우팅 비트의 수명을 연장 하 고 절단
5) 안전문 산업 설계
6) CCD 이미지는 경로 또는 라우팅을 검사하고 시뮬레이션하여 절단 전에 불필요한 오류를 줄일 수 있습니다.
