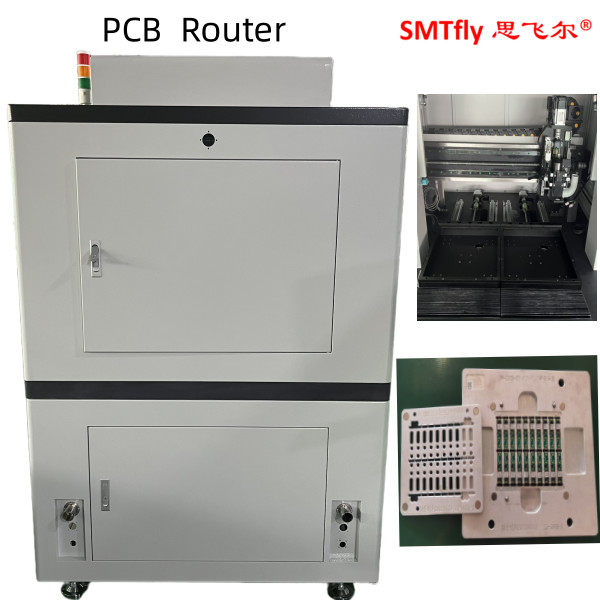

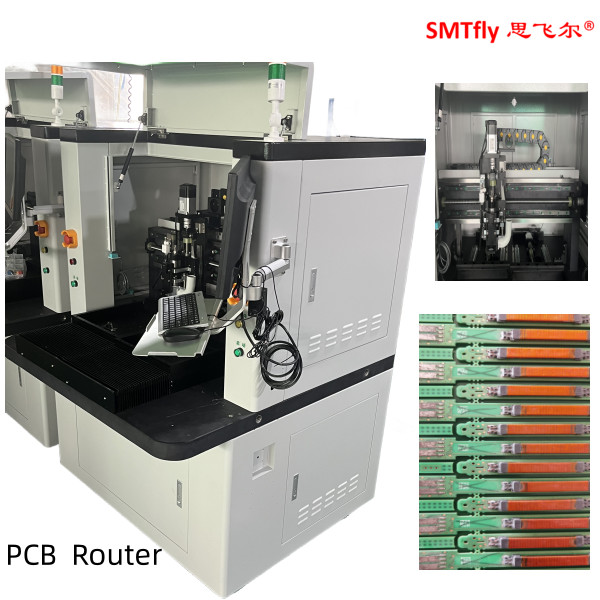

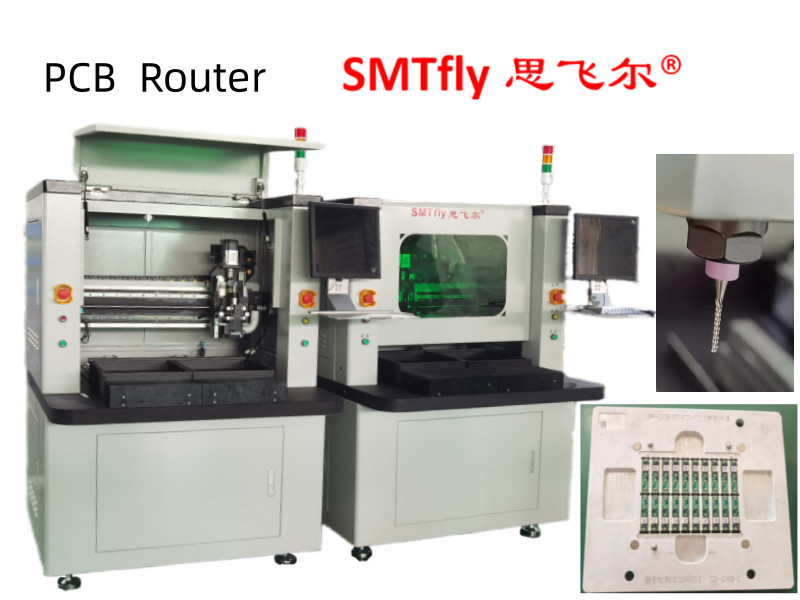

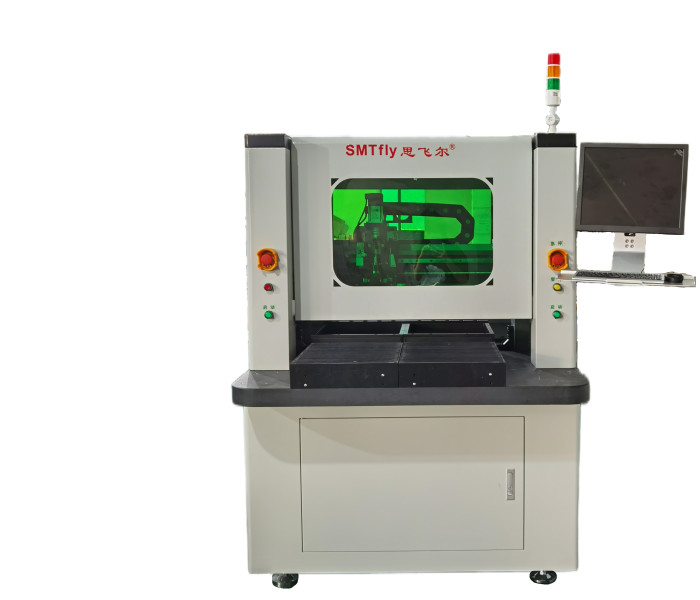

합리적인 가격에 고 정밀 PCB 라우터 장비를 프로그래밍
1기계 부품 목록
|
I. 하드웨어 |
|
|
스핀들 |
모닝 스타 스핀드와 인버터 |
|
CCD |
소니 520 라인 산업용 카메라 |
|
렌즈 |
컴퓨터 EX2C |
|
맙소사 |
TBI 정밀 땅 공 나사 수입 |
|
가이드 |
HIWIN 확장 수입 선형 안내 레일 |
|
모터 |
JiaBao LCF 시리즈 |
|
I/O 컨트롤 카드 |
HFC PCI-9074 |
|
운전자 제어 카드 |
HFC PCI-9074 |
|
I/O 카드 |
PCI-9074-64pcs/-38pcs |
|
정적 청소 |
STATIC-ST401A 시리즈 |
|
컴퓨터 |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
|
기계 인터페이스 |
AOC LCD17 로지텍 마우스 |
|
2.소프트웨어 |
|
|
제어 시스템 |
윈도우 XP 프로페셔널 (서비스3,v.3244) |
|
GUI 동작 |
중국어 윈도우 XP |
|
프로그램 편집 |
인라인 |
|
시력 시스템 |
CCD AOTU 오프셋 |
|
제어 시스템 |
F10.2 버전 |
2성능 매개 변수
|
전체적으로 |
|
|
크기 (W*D*H) |
1220mm*1450mm*1420mm |
|
무게 |
550kg |
|
높이 오프셋 |
60~110mm |
|
조작기 |
|
|
모터 타입 |
JiaBao 시리즈 |
|
포지셔닝 반복성 |
00.001mm |
|
축 작업 면적 (max) |
680mm*360mm*50mm |
|
작업장 |
|
|
PCB 고정 |
표준, 전문 |
|
PCB 부하/부하 |
수동 |
|
PCB 크기 (최대) |
322mm*322mm |
|
PCB 두께 (최대) |
5mm |
|
고정장치 |
|
|
강도 고정 장치 |
표준 |
|
고정 고정 |
기계 |
|
스핀드 모터 |
|
|
힘 |
400W |
|
스핀들 |
50000rpm/min |
|
보호 |
자기/풍력 냉각 |
|
커터 교체 |
전문성 |
|
라우팅 능력 |
|
|
절단 속도 (최대) |
100mm/s |
|
운전 속도 (최대) |
3000mm/s |
|
절단 정확성 |
00.01mm |
|
진공 시스템 |
|
|
진공 전력 |
2.2KW AC 380V |
|
진공 |
둥지 |
|
공용품 |
|
|
힘 |
2.2KW AC380V |
|
공기 공급 |
2~5kg/cm2 |
|
프로그래밍 |
|
|
프로그램 편집 |
인라인 |
|
함수 편집 |
선, 활, 원, U 곡선 |
|
프로그램 저장 |
HDD |
|
시력 시스템 |
SONE 색상 CCD |
|
밀링 커터 오프셋 |
AUTO |
|
진공 설정 |
AUTO |
|
작전 모니터 |
|
|
지표 |
표시기 기계 상태 |
|
도구 검사 |
자동 탐지 도구 수명, 시간 테스트 사용 |
|
모터 보호 |
과열, 과부하, 저전압 보호 기능 |
|
모터 오버 로딩 검사 |
과부하, 라인이 정상, 저전압 보호 기능 |
|
도구 사용가능 시간 |
자동 탐지 도구의 수명 |
|
데이터 통계 |
별도의 보드 모델, 세분 세수, 다양한 세수 방법 |
|
오류 기록 |
소프트웨어는 자동으로 기계의 모든 경보 메모리를 기록 |
|
III. 정확성 |
|
|
축 정밀도 |
00.001mm |
|
절단 정밀도 |
00.1mm |
|
안전 |
|
|
작업 영역 보호 |
4개의 봉인 보호 장치 |
|
도어 센서 |
앞뒤 안전문 마이크로 스위치 센서 (선택) |
|
필요 중지 버튼 |
|
3기능 설명
1) X10 줌 인 이미지는 프로그래밍을 더 쉽게하고 포인트 설정의 정확도를 높입니다.
2) 두 개의 슬라이딩 테이블은 더 나은 생산성을 위해 턱 시간을 줄이기 위해 동시에 내출 움직임을 제공합니다.
3) AUTO MARK 오프셋 시스템.CCD 이미지는 절단 전에 불필요한 오류를 줄이기 위해 경로 또는 라우팅을 확인 & 시뮬레이션 할 수 있습니다
4) 라우팅 비트 자동으로 다음 프로그래밍 된 지점으로 올라가고 이동하여 라우팅 비트의 수명을 연장합니다.
5) 안전문 산업 설계
6) CCD 이미지는 경로 또는 라우팅을 검사하고 시뮬레이션하여 절단 전에 불필요한 오류를 줄일 수 있습니다.
