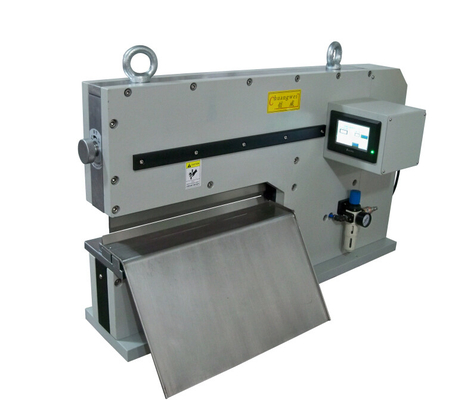

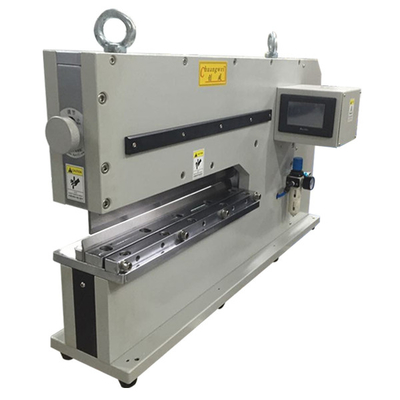

스트레스가 없는 흔들림 운동과 함께 선형 PCB 디패널 분리 보드
pcb depanel 사양:
|
모델: |
SMTfly-450 |
|
최대 절단 길이는: |
450 |
|
PCB 디패널링 머신 크기: |
780mmx500mmx620mm |
|
최대 절단 두께: |
0.3-3.5mm |
|
작업 영역: |
330*220mm |
|
PCB 디패널링 기계 무게: |
185kg |
우리의 경쟁 장점:
펌프로 구동되고 전기 제어
이 기계는 공기 가동 및 전기 제어입니다. 직선 칼 유형의 분리 기계는 구부리거나 긴장 스트레스없이 미리 조립 된 패널 보드를 신중하게 분리하도록 설계되었습니다.심지어
세라믹 콘덴서와 같은 민감한 SMD 부품은 별도의 과정에 의해 손상되지 않습니다.칼의 특수 설계 때문에 또한 가장자리에 가까이 배치 높은 구성 요소를 가진 보드를 안전하게 분리 할 수 있습니다.검증 된 분리 방법에 기초하여, 굴곡 내의 패널을 잘라내기 위해 톱니 모양의 칼을 사용합니다.이것은 1mm 이하의 두께의 보드를 안전하게 분리 할 수 있으며 스트레스가 발생하지 않습니다..
응용분야:
알루미늄 베이스 보드, FR4, 유리 섬유, pcba 등을 절단합니다.
이메일로 메시지를 남겨주세요:s1@dgwill.com
특징:
두꺼운 PCB에 이상적입니다.
알루미늄, FR4, CEM3 및 다른 기판과 함께 사용할 수 있습니다.
중~대량 생산에 맞춰
패널화 유연성 PCB 또는 초느다란 PCB
고밀도로 밀집된 PCB와 구성 요소는 표준 디펜러가 처리 할 수 없을 정도로 점수 선에 너무 가깝습니다.
알루미늄 및 금속화된 기판 (FR4, CEM3 등 외에도)
PCB는 CWVC-450 이중 톱니 모양의 칼로 분리되며 PCB 또는 구성 요소에 스트레스가 없거나 손상되지 않고 점수선을 따라 패널을 깎는 부드러운 흔들림으로 분리됩니다.금속화된 회로 보드가 가공되더라도, 예를 들어 열을 발생시키는 LED로 채워져 있어 열을 분산시키는 금속 내부 층이 필요하더라도, 이 기계는 쉽게 절개를 할 수 있습니다..
SMTfly-450 pcb depanel 또한 유연하고 초 얇은 PCB (0.5mm까지 두께) 를 찢거나 찢어지지 않고 깨끗하게 잘라냅니다.0 이내에 장착되어 있습니다..5mm 점점 선. 선형, 순환적 아닌 절단 표면은 추가 스트레스가없는 더 빠른 분리를 허용합니다.

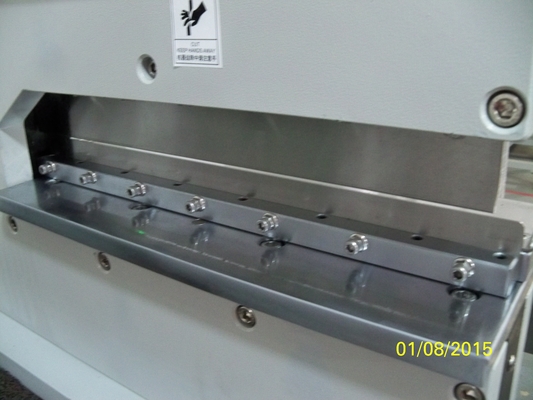

CWVC-450의 선형 절단 블레이드와 패널의 스코어 라인 사이의 정렬은 기계 상단에 있는 손잡이를 사용하여 달성됩니다.상단과 하단 블레이드 사이의 좁은 분리 (최다 4 mm) 는 블레이드 가장자리에서 운영자를 보호합니다.
장점:
1절단 속도는 1초에 한 세그먼트입니다, 공기 페달 스위치에 의해 제어
2절단 세트의 시작은 수동으로 이루어져 절단 접착점과 위치가 안정적으로 제어됩니다. 절단 과정에서 적은 스트레스로 용접기의 균열이 발생하지 않습니다.
3비 롤러 (순환 칼, 직선 칼) 유형의 절단으로 먼지, 모터 드라이브 및 탄소 가루 오염이 없습니다.
4마찰 없이 절단하면 금속 잔해가 없습니다.
5. 블레이드는 전원 공급 없이 600000번 사용할 수 있어 전기 제품의 손실과 변경을 피할 수 있습니다.
6이 기계는 특정 절단 장소 없이 5-7kg 공기 압축기를 사용하며, 경직 방지 기름으로 표면을 지워 유지합니다.
