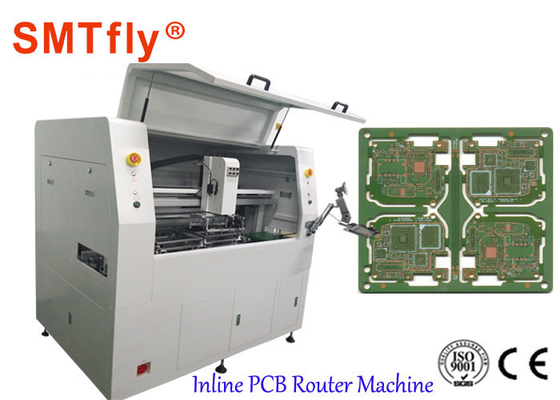

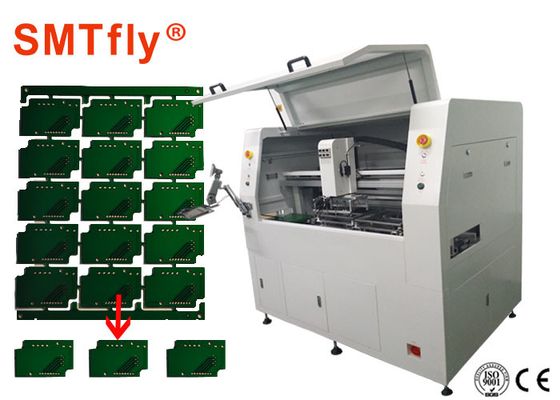

높은 속도 축 흡진장치, PCB 패널 분리와 라우팅 장비를 꿰뚫는 원형 PCB
기술
스트레스 무료 데파넬리즘을 위한 솔루션
정착물에 기반을 둔 대단히 효율적 먼지 진공 시스템
인구가 밀집되어 있는 PCB를 위한 깨끗하고 정확한 데파넬리즘
진보적 영상 처리 소프트웨어는 라우터 경로의 프로그램을 짜기 위한 마우스로 조작 가능한 작동을 제공합니다
고체촬상소자카메라에 의한 자동 정렬 배상
사용자 편의성 작동
자동 라우터 비트 깊이 조정에 의한 확대된 비트 생명
개선된 택트 타임
저보수는 요구했습니다
합리적인 가격
보정 무료 리니어 로봇
소프트웨어
|
제어 시스템 |
윈도우 XP 전문적 (Service3,v.3244) |
|
작동 GUI |
중국 윈도우 XP |
|
프로그램 편집 |
인라인 |
|
비젼 시스템 |
CCD AOTU 벌충 |
|
제어 시스템 |
Ｆ 1.0.2 버전 |
하드웨어
|
CCD |
소니 520 라인 산업적 카메라 |
|
렌즈 |
컴퓨터 EX2C |
|
스크루 |
TBI 정밀 지면 볼 스크류 수입 |
|
가이드 |
수입된 선형 가이드 레일을 넓히는 HIWIN |
|
모터 |
지아바오 LCF 시리즈 |
|
입출력 CONTRONL 카드 |
HFC PCI-9074 |
|
운전 CONTRONL 카드 |
HFC PCI-9074 |
|
입출력은 카드를 냅니다 |
PCI-9074-64pcs/-38pcs |
|
정적 정화 |
STATIC-ST401A 시리즈 |
|
컴퓨터 |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G |
|
머신 인터페이스 |
AOC LCD17 ", 로지텍 마우스 |
성능 파라미터
|
작업복 |
|
|
차원(W*D*H) |
1220mm*1450mm*1420mm |
|
중량 |
550KG |
|
높이 오프셋 |
60~110mm |
|
조종자 |
|
|
전동기형 |
지아바오 시리즈 |
|
위치결정 반복성 |
0.001 밀리미터 |
|
지역(최대)로 일하는 주축 |
680mm*360mm*50mm |
|
작업장 |
|
|
작업장 |
표준, 전문화 |
|
PCB 로딩 / 언로딩 |
설명서 |
|
PCB 사이즈 (최대) |
322mm*322mm |
|
PCB 두께 (최대) |
5 밀리미터 |
|
픽스처링 |
|
|
강성 픽스처링 |
표준 |
|
정착시키는 정착 |
기계류 |
|
스핀들 모터 |
|
|
힘 |
400W |
|
축 |
50000rpm/min |
|
보호하세요 |
본인 / 풍랭 |
|
변화 커터 |
전문화 |
|
라우팅 기능 |
|
|
커팅 스피드 (최대.) |
100 밀리미터 / Ｓ |
|
구동 속도 (최대.) |
3000 밀리미터 / Ｓ |
|
절단의 정확성 |
0.01 밀리미터 |
|
진공 시스템 |
|
|
버큠력 |
2.2KW AC 380V |
|
진공 납공 |
|
|
유틸리티 |
|
|
힘 |
2.2KW AC380V |
|
급기 |
2~5KG/cm2 |
PCB 라우터로 데파네링
PCB 디파넬링의 혜택
인쇄 회로 기판이 사야카 PCB 라우터로 탄 패널 분리까지 가는 어떤 좋은 방법이 없습니다. 이 PCB 데파넬레르는 성분 위의 스트레스를 최소화하는 라우터 비트의 고용을 통하여 혼란 없는 PCB 디파넬링을 위한 답입니다. 또한 다양한 절단 패턴과 탄력적 판넬 디자인을 고려하는 동안, 기계에 포함된 높은 속도 축은 잘려 속력을 내고, 정확성을 유지합니다. 우리의 PCB 데파넬레르는 또한 자동적으로 최고 5까지 깊이 수준을 이동시키는 우리의 라우터 비트 깊이 조정 시스템과 비트 치환율을 줄일 것입니다. PCB 라우터 비트 최대 커팅 스피드가 초당 50 밀리미터인 반면에, 이동 속도는 초당 800 밀리미터의 최대입니다. 짜맞춘 정착물 기반을 둔 먼지 진공 시스템으로, 시스템은 깨끗하고 효율적이기 위해 확신합니다. 이것은 와핑을 방지하고, 가장 효과적 집진을 위해 진공 강도를 최대한 활용합니다.
용이한 작동
작동하도록 쉽게, 그것이 또한 자동적으로 고체촬상소자카메라와 정렬을 보상하지만, PCB 라우터의 영상 처리 소프트 웨어는 그것을 마우스로 조작 가능한 기술로 절개로의 프로그램을 짜도록 단순하게 합니다. 외부 버튼의 단순한 터치로 PCB 디파넬링은 용이한 작동에 대해서 신속하게 개시될 수 있고 프리-프로그래밍 방식을 사용하기가 쉬운 것을 통하여, 기계류의 수술이 심지어 더 요구가 지나치지 않게 만들어집니다. 기계가 용이한 접근과 보수를 위해 설계된 것처럼, PCB 데파넬레르는 또한 매우 저보수입니다. 세라믹 베어링이 회전에게 60,000rpm을 제공하도록 통합된 반면에, 프레임 구조와 스핀들 모터가 Ｘ, Ｙ와 Z 축에 작용합니다.
효과적인 비용
우리의 데파네링 시스템이 제공하는 다양한 이익과 기계류가 운영될 수 있는 용이성으로, 가격은 명백히 실용적입니다. 효율성과 간편성과 정신이 듬을 가지고 간 필요를 데파네링 뿐만 아니라 저비용은 돈과 시간을 절약할 것입니다.
우리의 생산 흐름
우리와 연락하기 위한 많은 정보 환대 :
전자 우편으로 보내세요 : s5@smtfly.com 또는 sales@dgwill.com
위챗 / 왓츠앱 :+86 13684904990
