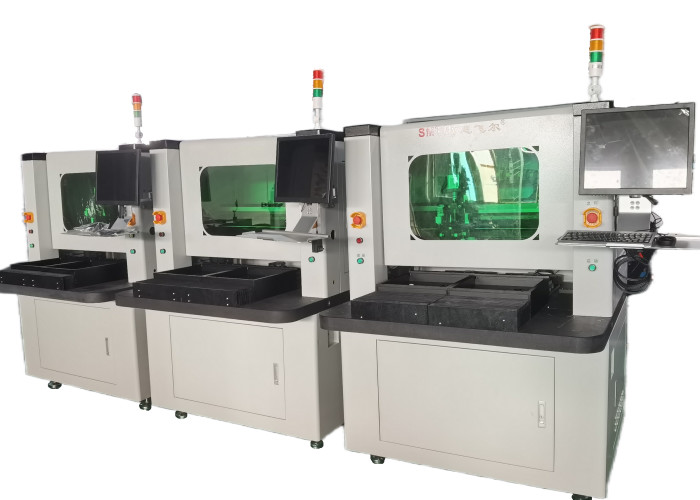

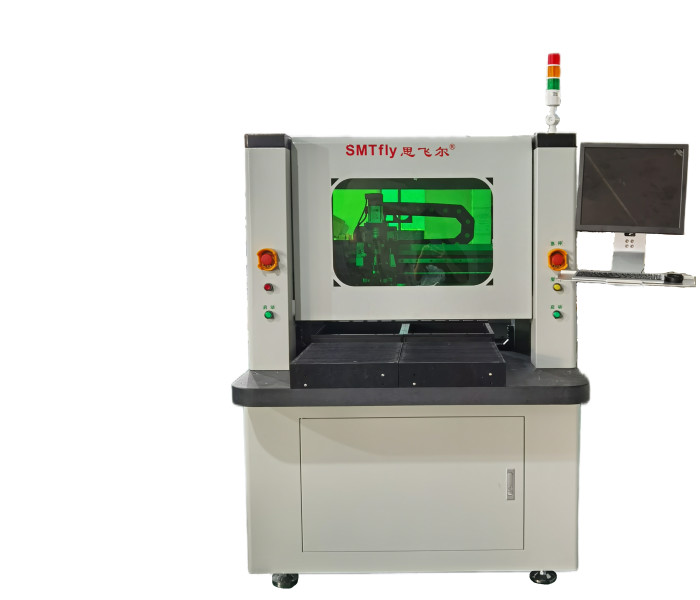

고성능 PCB 라우터 기계 자동 탐지 도구 수명,PCB 분리기 특징:
1. 쌍둥이 작업 테이블은 번갈아 절단, 그것은 다른 테이블 절단 동안 PCB 작업의 로딩과 탈 수 있습니다.
2. 라우터 비트와 함께 저 스트레스, 고 정밀, 고 품질의 특수 절단 결과
3다른 프로그램으로
4사용자 친화적 인 터치 패널을 사용하여 극적으로 향상 된 디스플레이 기능
5. Z 축 높이 다단계 자동 변경 라우터 비트 수명 (계산 절단 시트 또는 거리) 관리 기능을 통해 운영 비용을 줄여
6. 그것은 큰 크기의 PCB와 일치 ((큰 주 기둥으로 변경하여 550mmx450mm)
7라우터 비트 떨어지고 깨진 감지하여 제품 장애를 방지
8. 쉽게 커팅 프로그램을 만들 수 있습니다. 심지어 교육 카메라의 사용으로 PCB CAD 데이터가 없습니다.
고성능 PCB 라우터 기계 자동 탐지 도구 수명,PCB 분리기 스펙트럼
| I. 하드웨어 | |
| 스핀들 | KAVO 스핀들 (모델:4025) |
| CCD | 소니 520 라인 산업용 카메라 |
| 렌즈 | 컴퓨터 EX2C |
| 맙소사 | TBI 정밀 땅 공 나사 수입 |
| 가이드 | HIWIN 확장 수입 선형 안내 레일 |
| 모터 | JiaBao LCF 시리즈 |
| I/O 컨트롤 카드 | HFC PCI-9074 |
| 운전자 제어 카드 | HFC PCI-9074 |
| I/O 카드 | PCI-9074-64pcs/-38pcs |
| 정적 청소 | STATIC-ST401A 시리즈 |
| 컴퓨터 | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
| 기계 인터페이스 | AOC LCD17 로지텍 마우스 |
| 2.소프트웨어 | |
| 제어 시스템 | 윈도우 XP 프로페셔널 (서비스3,v.3244) |
| GUI 동작 | 영어 Windows XP |
| 프로그램 편집 | 인라인 |
| 시력 시스템 | CCD AOTU 오프셋 |
| 제어 시스템 | F12.88 버전 |
| 전체적으로 | |
| 크기 (W*D*H) | 1280mm*1450mm*1480mm |
| 무게 | 750kg |
| 높이 오프셋 | 60~110mm |
| 조작기 | |
| 모터 타입 | JiaBao 시리즈 |
| 포지셔닝 반복성 | 00.001mm |
| 축 작업 면적 (max) | 890mm*560mm*50mm |
| 작업장 | |
| PCB 고정 | 표준, 전문 |
| PCB 부하/부하 | 수동 |
| PCB 크기 (최대) | 450*350mm |
| PCB 두께 (최대) | 5mm |
| 고정장치 | |
| 강도 고정 장치 | 맞춤형 제조 장착장치 |
| 고정 고정 | 기계 |
| 스핀드 모터 | |
| 힘 | 150W |
| 스핀들 | 60000rpm/min |
| 보호 | 자기/풍력 냉각 |
| 커터 교체 | 전문성 |
| 라우팅 능력 | |
| 절단 속도 (최대) | 80mm/s |
| 운전 속도 (최대) | 2500mm/s |
| 절단 정확성 | 00.01mm |
| 진공 시스템 | |
| 진공 전력 | 3.5KW AC 380V |
| 진공 | 둥지 |
| 공용품 | |
| 힘 | 2.0KW AC380V |
| 공기 공급 | 4~6kg/cm2 |
| 프로그래밍 | |
| 프로그램 편집 | 인라인 |
| 함수 편집 | 선, 활, 원, U 곡선 |
| 프로그램 저장 | HDD |
| 시력 시스템 | SONE 색상 CCD |
| 밀링 커터 오프셋 | AUTO |
| 진공 설정 | AUTO |
| 작전 모니터 | |
| 지표 | 표시기 기계 상태 |
| 도구 검사 | 자동 탐지 도구 수명, 시간 테스트 사용 |
| 모터 보호 | 과열, 과부하, 저전압 보호 기능 |
| 모터 오버 로딩 검사 | 과부하, 라인이 정상, 저전압 보호 기능 |
| 도구 사용가능 시간 | 자동 탐지 도구의 수명 |
| 데이터 통계 | 별도의 보드 모델, 세분 세수, 다양한 세수 방법 |
| 오류 기록 | 소프트웨어는 자동으로 기계의 모든 경보 메모리를 기록 |
| III. 정확성 | |
| 축 정밀도 | 00.001mm |
| 절단 정밀도 | 00.1mm |
| 안전 | |
| 작업 영역 보호 | 4개의 봉인 보호 장치 |
| 도어 센서 | 앞뒤 안전문 마이크로 스위치 센서 (선택) |
| 필요 중지 버튼 |
