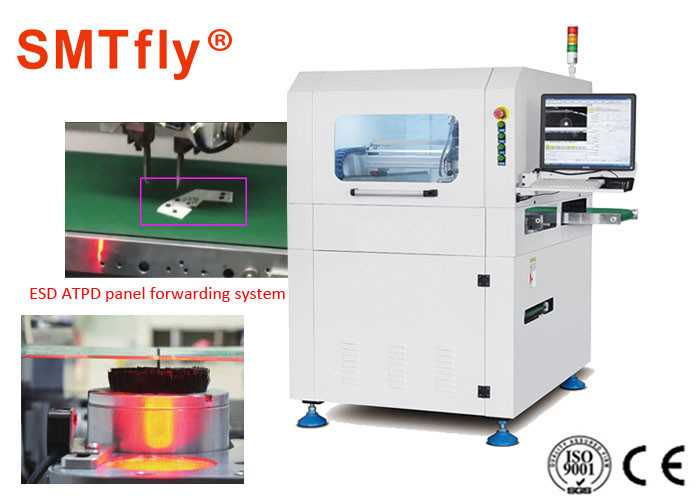

높은 신뢰도 벌채종, CW-F03에 의해 경로화하는 KAVO 가늘고 길 인라이닝 PCB 라우터 PCB
특별히 지그 절단 없이 궤도식 구조를 특징으로 하면서, PCBA 성분(패널)을 분리형 부품으로 절단하는데 사용되는 온라인 PCB. 그것은 바로 생산에 유입될 수 있습니다. 피쳐링 ESD 정전기 모니터링과 절단 스트레스 피드백과 그것이 60000의 최고 속도에 도달할 수 있는 것을 바꾸는 자동 공구는 회전합니다. 우리의 RM 시스템을 기초로 하여 개발된 제어 시스템은 고객의 빠르고 정확한 프로그래밍을 보증할 수 있습니다.
상술 :
| 모델 | CW-F03 |
| 기계 사이즈 | 1000*1200*1533mm |
| 중량 | 대략 1900kgs |
| 맥스 PCB 사이즈 | 350*350mm |
| PCB 두께 | 0.4-6mm |
| 전송 높이 | 900±50mm |
| 전송 방향 | 왼쪽으로 -> 권리 |
| 전송 속도 | 1500년 mm/s(max)/adjustable |
| 플레이트 급전 타입 | 섹션 타입 운송 가이드 레일 |
| 레일폭 조정 | 자동장치 |
| 상부 및 하부 컴퓨터의 통신 신호 | SMEMA |
| PCB 위치설정 | 상부 및 하부 가이드 레일 클램핑 |
| 피킹 시스템 | 360' 회전식 클램핑 시스템 ; ESD의 대부분의, 4개 그룹에 있는 진공 흡착 노즐의 2개 그룹은 대부분의 교통 / 뱃치 패널 전송 장치를 벨트를 감습니다 |
| 자르는 스파인드들 / 속도 | 독일 KAVO, 60,000rpm/min |
| 냉각 형태 | 공기 압축 |
| ESD 모니터링 | 예 |
| 자동 공구 교환 장치 | 예 |
| 스트레스 피드백을 단절시키기 | 예 |
| 중단 블레이드 점검 | 예 |
| 커팅 스피드 | 1-200mm/s |
| 절삭 정밀도 | ±0.5mm |
| 위치 결정 정밀도를 반복하세요 | ±0.01mm |
| 이동 속도를 조정하세요 | 1000 밀리미터 / Ｓ |
| 판형 바깥쪽에 | ESD 벨트 운송 / 뱃치 패널 전송 장치 |
| 폐기물 수집 종류 | 밖에 잘못하여 |
| 절차 프로그래밍 | 비주얼 시스템을 통한 거버 그림 수입 / 프로그램 편성 |
| 급기 | 5-8kg/cm2 |
| 전원 공급기 | AC380V±5%, 50/60Hz, 3KW |
특징 :
1. 자동 공구 교환 장치
2. ESD 모니터링
3. 스티스 피드백을 단절시키기
4. 자동적 생산 방식
5. Spc 통계적 펑션앤드 수요가용의 관리 시스템-ERP와의 연계
6. 진공 청소기의 방폭 기능을 갖추고 있을 수 있습니다
장점 :
높은 신뢰도 벌채종
스트레스 피드백과 자동 공구 교환을 단절시키는 ESD 정전기 전압 모니터링과 기능을 특징으로 하면서, 60000의 최고 속도와 독일 KAVO 고속 주축은 회전합니다.
슈퍼 비전 시스템
독일 상상 산업적 카메라, 모리텍스 렌즈와 측정값 수준 조명 공급원으로 구성되는 정확한 기계 비주얼 시스템 ; 그것
하이스테블일리티와 교란 방지 능력을 특징으로 하면서, 모든 기계의 기능 보정, 배상과 위치설정을 지원합니다.
자동공구교환장치
표준 공구 교환대는 3 종류의 3.175 밀리미터 도구를 지원하며, 그것의 각각이 10 것의 최고 부하 용량을 가집니다. 그것은 정확한 클램핑 시스템과 승강 시스템에 결합됩니다 ; 3 감원 -X1,Y1과 절단 메커니즘의 Z1은 도구 교체를 실현할 수 있습니다.

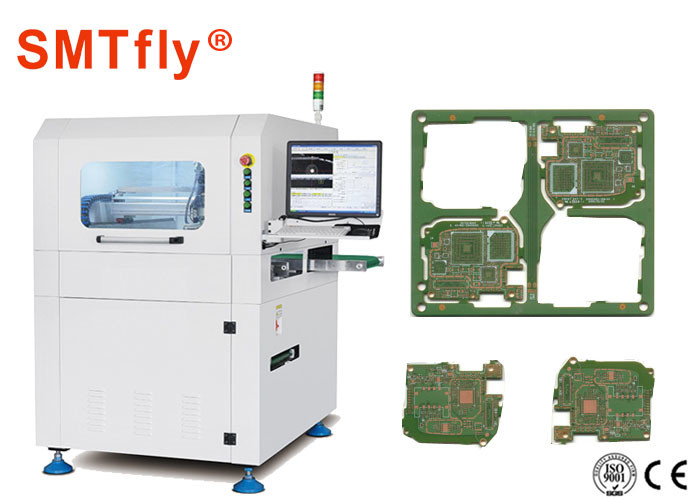

당신이 그것에 흥미가 있고 우리와 연락하면, 이 모델은 밀링 조인트와 PCB 보드에 적합합니다 :
전자 우편으로 보내세요 : sales@dgwill.com
